| Lugar de origem: | CHINA |
|---|---|
| Marca: | HELLOSIGNAL® OR OEM |
| Quantidade de ordem mínima: | 50 unidades |
| Detalhes da embalagem: | 10 peças/saco de plástico |
| Tempo de entrega: | Normalmente 25 dias após o recebimento do depósito. |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | sem limite |
| Durabilidade: | <0,3dB alteração típica, 200 acasalamentos | Intercambiabilidade: | ≤0,2dB |
|---|---|---|---|
| Resistência à tração: | >70N | Teste de inserção e tração: | Acima de 600 vezes, IL＜0,5dB |
| Temperatura operacional (℃）: | -40 a + 85°C |
12F MPO (MTP) - cabo de remendo da fibra de MPO (MTP) é projetado para 40G QSFP+ SR4
40G QSFP+ CSR4 e conexões diretas do sistema ótico de 100G QSFP28 SR4 e centro de dados do alto densidade
| Zion Code | Zion Description | |||||||

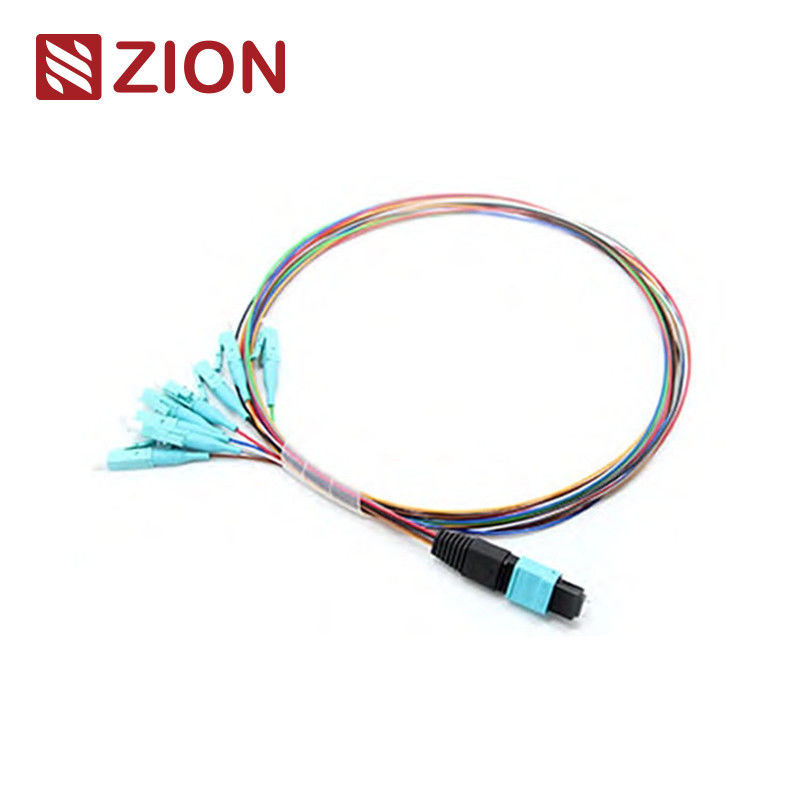

| ZCM16117X | 8F MTP (homem) - cabo do remendo do fã-para fora 0.9mm 30-35cm do LC | |||||||
| O conector de MTP é um tipo de conector da fibra. MTP (impulso da Multi-fibra sobre) é um tipo do conector da fibra do multi-núcleo. A fibra do alto densidade de MTP pre - o sistema da conexão é usado atualmente principalmente na aplicação de ambientes do alto densidade de centros de dados, na aplicação da fibra ótica à construção, e nas aplicações internas da conexão dentro do equipamento ótico do transceptor tal como o dispositivo ótico, 40G, 100G, QSFP+. | ||||||||
| Os tipos do conector de MTP são distinguidos de acordo com os regulamentos do IEC 61754-7: números do núcleo (número), cabeça masculina da disposição (homem, fêmea), polaridade (PC ou APC). | ||||||||
| O cabo do Fanout 0.9mm da manutenção programada 8F MTP- LC/SC/FC/ST é aperfeiçoado para 40G QSFP+ PLR4 às aplicações da conexão direta do sistema ótico de 10G SFP+ LR e do centro de dados do alto densidade. O cabo do Fanout 0.9mm de OM3/OM4 8F MTP- LC/SC/FC/ST é aperfeiçoado para 40G QSFP+ SR4 ao SÊNIOR de 10G SFP+, 100G QSFP SR4 às aplicações da conexão direta do sistema ótico de 25G SFP-25G-SR-S e do centro de dados do alto densidade. Este cabo do chicote de fios de 8 fibras é usado para uma conexão direta entre QSFP+ (a 4) portos de SFP+ sem os painéis de remendo ou os troncos intermediários no meio. |
||||||||
| MTP (homem) - fã-para fora de LC/SC/FC/ST 0.9mm 30cm o cabo do remendo que é projetado para gavetas do módulo de MTP-LC LGX são terminados com o conector de MTP e de LC/SC/FC/ST em cada extremidade. É projetada especificamente para a fibra do alto densidade que remenda nos centros de dados que precisam a economia do espaço e para reduzir problemas da gestão do cabo. | ||||||||
O padrão industrial dos conectores:
| Conector | Referência | Abrigando detalhes | ||||||
| MTP Singlemode | EIA/TIA-604-5 | MANUTENÇÃO PROGRAMADA APC: Bota verde de connectors+black (perda padrão MTP) MANUTENÇÃO PROGRAMADA APC: Bota amarela de connectors+black (MTP de pequenas perdas super) |
||||||
| MTP multimodo | EIA/TIA-604-5 | PC OM1&OM2: Bota bege de connectors+black (perda padrão MTP) PC OM3&OM4: Bota do Aqua connectors+black (Standard&Super MTP de pequenas perdas) PC OM3&OM4: Bota de Heather Violet connectors+black (perda padrão MTP) |
||||||
| o encontra IEC IEC-61754-7 padrão; IEC61755, Telcordia GR-1435-CORE, JIS C5982; (FOCIS5) expedição de cabogramas TIA-604-5 estruturada complacente por TIA-568-C | ||||||||
| canal da fibra do 10G complacente | ||||||||
| 40G e 100G IEEE 802,3 |
O padrão industrial de outros conectores:
| SC do : TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 e JIS C5973 | ||||||||
| LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 e JIS C5973. | ||||||||
| FC: A AIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 e JIS C5973 | ||||||||
| ST do : TIA/EIA, FOCIS2, GR-326. IEC61754-2 e JIS C5973 etc. | ||||||||
| E2000: IEC61754-15 |
Disponível para
| G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
| G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
| G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
| OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
| OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
| OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
| OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
| OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 |
Especificações óticas:
| Artigos das especs. | Único modo (8 graus do APC lustraram) | Multimodo (polimento liso do PC) | ||||||
| perda do nsertion (MTP) (IEC 61300-3-34) |
Perda padrão: ≤0.75dB (máximo), ≤0.50dB (típico) De pequenas perdas super: ≤0.35dB (máximo), ≤0.20dB (típico) |
Perda padrão: ≤0.6dB (máximo), ≤0.50 (típico) De pequenas perdas super: ≤0.35dB (máximo), ≤0.20dB (típico) |
||||||
| Perda de inserção (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
| Perda de retorno (MTP) | ≥60dB (lustro 8degree) | ≥25dB | ||||||
| Perda de retorno (LC/SC/FC/ST) | APC≥60dB; UPC≥50dB | ≥35dB | ||||||
| Durabilidade | <0> | |||||||
| Permutabilidade | ≤0.2dB | |||||||
| Resistência à tração | >70N | |||||||
| teste da Inserção-tração | Acima de 600 vezes, IL <0.5dB | |||||||
| Temperatura de funcionamento (℃) | ·- 40 a + 85°C | |||||||
Características:
| perda de inserção do baixa, perda do retorno alta | ||||||||
| a TA do baseou o conector da Multi-fibra, as 8,12 e 24 terminações e os conjuntos do conector da fibra | ||||||||
| solução econômica do para a massa-terminação da fibra | ||||||||
| projetado para aplicações de pequenas perdas e padrão da manutenção programada e do milímetro da perda | ||||||||
| o Ruggedized o cabo redondo, o cabo oval e as opções desencapadas da fita disponíveis | ||||||||
| a cor do codificou os alojamentos disponíveis para diferenciar o tipo da fibra, o tipo polonês e/ou a categoria do conector | ||||||||
| bom na repetibilidade e na permutabilidade |
Aplicação:
| Todos os conectores do MTP de OMC são de Senko/Nissin/Sumitomo. MTP- o cabo do Fanout 0.9mm de LC/SC/FC/ST é um tipo dos conjuntos de cabo do alto densidade que seja geralmente uso em três áreas. | ||||||||
| a aplicação de Data Center com ambiente denso alto do grau | ||||||||
| a fibra ótica à construção | ||||||||
| a aplicação interna do conector no equipamento da fibra. |
Cabo quente do Fanout 0.9mm do MPO- LC de Zion Communication
| Zion Code | Zion Description | |||||||
| 7236031 | ZCM16117X | 8F MPO (homem) - cabo do remendo do fã-para fora 0.9mm 30-35cm do LC | ||||||
| 7236032 | ZCM16127X | 12F MPO (homem) - cabo do remendo do fã-para fora 0.9mm 30-35cm do LC | ||||||
| 7236033 | ZCM16157X | 24F MPO (homem) - cabo do remendo do fã-para fora 0.9mm 30-35cm do LC | ||||||
| 7236034 | ZCM26117X | 8F MTP (homem) - cabo do remendo do fã-para fora 0.9mm 30-35cm do LC | ||||||
| 7236035 | ZCM26127X | 12F MTP (homem) - cabo do remendo do fã-para fora 0.9mm 30-35cm do LC | ||||||
| 7236036 | ZCM26157X | 24F MTP (homem) - cabo do remendo do fã-para fora 0.9mm 30-35cm do LC | ||||||
Nomeando a informação da confirmação de Rules&Order:
| Conector | Canal da fibra | |||||||
Os detalhes do material
Empacotamento
| A fibra facilmente tomada e bem-protegida isto pacote do cabo ótico foi etiquetada e marcada por OMC como o defeito. Tamanho padrão da caixa: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Quais encadernam para ser usados depende do Qty dos bens. A embalagem pode ser personalizada. | ||||||||
Serviço de OEM/ODM para você
| 1. Cor do cabo, imprimindo a palavra, material do revestimento do cabo, a cor do conector | ||||||||
| 2. A etiqueta do OEM, identifica o anel, a etiqueta do cabo, caixa, enviando marcas | ||||||||
| 3. Nível de qualidade diferente. |
