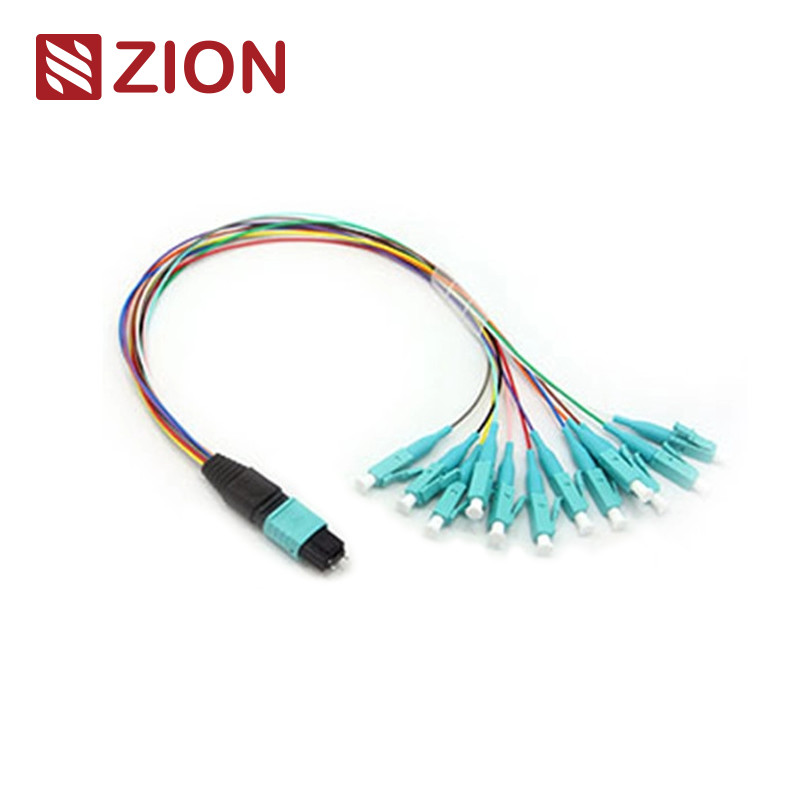

12 Fibras MTP-LC Fan-out 0,9mm 30-35cm Fibra Óptica Patch Cable para Data Centers de Alta Densidade

12 Fibers MTP-LC Fan-out 0.9mm 30-35cm Fiber Optic Patch Cable for High-Density Data Centers

Informação Básica

Lugar de origem:	China
Marca:	HELLOSIGNAL® OR OEM

Quantidade de ordem mínima:	50 unidades
Detalhes da embalagem:	10 peças/saco de plástico
Tempo de entrega:	Normalmente 25 dias após o recebimento do depósito.
Termos de pagamento:	T/T
Habilidade da fonte:	sem limite

Melhor preço contacto

Informação detalhada

Durabilidade:	<0,3dB alteração típica, 200 acasalamentos	Intercambiabilidade:	≤0,2dB
Resistência à tracção:	>70N	Teste de inserção-puxa:	Acima de 600 vezes, IL＜0,5dB
Temperatura de funcionamento (°C):	-40 a + 85°C
Destacar:	Cabo de remendo MTP de 12 fibras , Cabo patch de fibra óptica fan-out de 0 , 9 mm

Descrição de produto

Cabo Patch Fan-out MTP de 12 Fibras para LC

Visão Geral do Produto

Cabo Patch 12F MTP(macho) - Fan-out LC 0,9mm 30-35cm

Informações do Produto Zion

Código Zion: ZCM26127X
Descrição Zion: Cabo patch 12F MTP(macho) - Fan-out LC 0,9mm 30-35cm

Tecnologia do Conector MTP

O conector MTP é um tipo de conector push-on multi-fibra projetado para ambientes de alta densidade. Este sistema é usado principalmente em data centers, aplicações de fibra para o edifício e conexões internas em equipamentos transceptores ópticos, como dispositivos 40G, 100G e QSFP+.

Os tipos de conectores MTP são distinguidos de acordo com os regulamentos IEC 61754-7 por números de núcleo (número de matriz), gênero (Macho/Fêmea) e polaridade (PC ou APC).

Aplicações do Produto

Este cabo Fan-out MTP-LC de 12F 0,9mm é projetado especificamente para:

Sistemas 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4
Ambientes de data center de alta densidade
Aplicações de data center de alta densidade 10/40/100G
Conectando (6) SFP+ em painéis adaptadores MTP e sistemas de tronco MTP

Padrões Industriais

MTP Monomodo
Referência: EIA/TIA-604-5
Detalhes da Carcaça: SM APC: Conectores verdes + bota preta (MTP de perda padrão)
SM APC: Conectores amarelos + bota preta (MTP de perda super baixa)

MTP Multimodo
Referência: EIA/TIA-604-5
Detalhes da Carcaça: OM1&OM2 PC: Conectores bege + bota preta (MTP de perda padrão)
OM3&OM4 PC: Conectores aqua + bota preta (MTP de perda padrão e super baixa)
OM3&OM4 PC: Conectores violeta heather + bota preta (MTP de perda padrão)

Atende ao padrão IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; em conformidade com TIA-604-5(FOCIS5)
Cabeamento estruturado por TIA-568-C
Em conformidade com 10G Fiber Channel
Em conformidade com 40G e 100G IEEE 802.3

Outros Padrões de Conectores

SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 e JIS C5973
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 e JIS C5973
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 e JIS C5973
ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 e JIS C5973
E2000: IEC61754-15

Configurações Disponíveis

G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000

Especificações Ópticas

Perda de Inserção (MTP) - Monomodo (APC polido em 8 graus)
Perda padrão: ≤0,75dB(máx), ≤0,50dB(Típico)
Perda super baixa: ≤0,35dB(máx), ≤0,20dB(Típico)

Perda de Inserção (MTP) - Multimodo (polimento plano PC)
Perda padrão: ≤0,6dB(máx), ≤0,50(Típico)
Perda super baixa: ≤0,35dB(máx), ≤0,20dB(Típico)

Perda de inserção (LC/SC/FC/ST) Monomodo: ≤0,3dB
Perda de inserção (LC/SC/FC/ST) Multimodo: ≤0,3dB
Perda de Retorno (MTP) Monomodo: ≥60dB
Perda de Retorno (MTP) Multimodo: ≥25dB
Perda de retorno (LC/SC/FC/ST): APC≥60dB; UPC≥50dB
Durabilidade: <0,3dB de mudança típica (200 acoplamentos)
Intercambialidade: ≤0,2dB
Teste de Inserção-Extração: 500 vezes, IL＜0,5dB
Resistência à tração: >70N
Tempos de conexão: >600
Temperatura de operação Monomodo: -40°C a +85°C

Principais Características

Baixa perda de inserção, alta perda de retorno
Conector multi-fibra baseado em MT com terminações de fibra 4,8,12 e 24
Solução econômica para terminação em massa de fibra
Projetado para aplicações SM e MM de baixa perda e perda padrão
Opções de cabo redondo reforçado, cabo oval e fita nua
Carcaças com código de cores para fácil identificação do tipo de fibra e do tipo de polimento
Excelente repetibilidade e intercambialidade

Vantagens do Cabo MPO/MTP

Alta qualidade - Pré-terminado, testado e embalado na fábrica com relatórios de teste
Volume de cabo reduzido - Diâmetros pequenos melhoram o ar condicionado em data centers
Economia de tempo - O design plug and play reduz significativamente o tempo de instalação

Aplicações

Todos os conectores OMC MTP são provenientes da Senko/Nissin/Sumitomo. Este conjunto de cabos de alta densidade é usado em três áreas principais:

Ambientes de data center de alta densidade
Instalações de fibra para o edifício
Aplicações de conector interno em equipamentos de fibra

Produtos Relacionados

ZCM16117: Cabo Patch Fan-out MPO(macho) -LC 0,9mm 30-35cm
ZCM16127: Cabo Patch Fan-out MPO(macho) -LC 0,9mm 30-35cm
ZCM16157: Cabo Patch Fan-out MPO(macho) -LC 0,9mm 30-35cm
ZCM26117: Cabo Patch Fan-out MTP(macho) -LC 0,9mm 30-35cm
ZCM26127: Cabo Patch Fan-out MTP(macho) -LC 0,9mm 30-35cm
ZCM26157: Cabo Patch Fan-out MTP(macho) -LC 0,9mm 30-35cm

Documentação do Produto

Embalagem

Este pacote de cabo de fibra óptica foi projetado para fácil manuseio e proteção, rotulado e marcado pela OMC como padrão.

Tamanhos de caixa padrão: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. A seleção da caixa depende da quantidade do pedido. Embalagem personalizada disponível.

Serviços OEM/ODM

As opções de personalização incluem:

Cor do cabo, texto de impressão, material da capa do cabo
Personalização da cor do conector
Rotulagem OEM, anéis de identificação, etiquetas de cabo
Caixas personalizadas e marcas de envio
Diferentes níveis de qualidade disponíveis

Portfólio de Produtos

Imagem	Descrição	Categoria
	Cabo Patch Fan-out MPO(macho) -LC 0,9mm 30-35cm	Rede Óptica, MPO-MTP (Macho) - Fan-out LC 0,9mm, MTP/MPO, Componentes Ópticos
	Cabo Patch Fan-out MPO(macho) -LC 0,9mm 30-35cm	Rede Óptica, MPO-MTP (Macho) - Fan-out LC 0,9mm, MTP/MPO, Componentes Ópticos
	Cabo Patch Fan-out MPO(macho) -LC 0,9mm 30-35cm	Rede Óptica, MPO-MTP (Macho) - Fan-out LC 0,9mm, MTP/MPO, Componentes Ópticos
	Cabo Patch Fan-out MTP(macho) -LC 0,9mm 30-35cm	Rede Óptica, MPO-MTP (Macho) - Fan-out LC 0,9mm, MTP/MPO, Componentes Ópticos
	Cabo Patch Fan-out MTP(macho) -LC 0,9mm 30-35cm	Rede Óptica, MPO-MTP (Macho) - Fan-out LC 0,9mm, MTP/MPO, Componentes Ópticos
	Cabo Patch Fan-out MTP(macho) -LC 0,9mm 30-35cm	Rede Óptica, MPO-MTP (Macho) - Fan-out LC 0,9mm, MTP/MPO, Componentes Ópticos
