Código de Sião e Descrição
Código de Zion: ZCM26127X

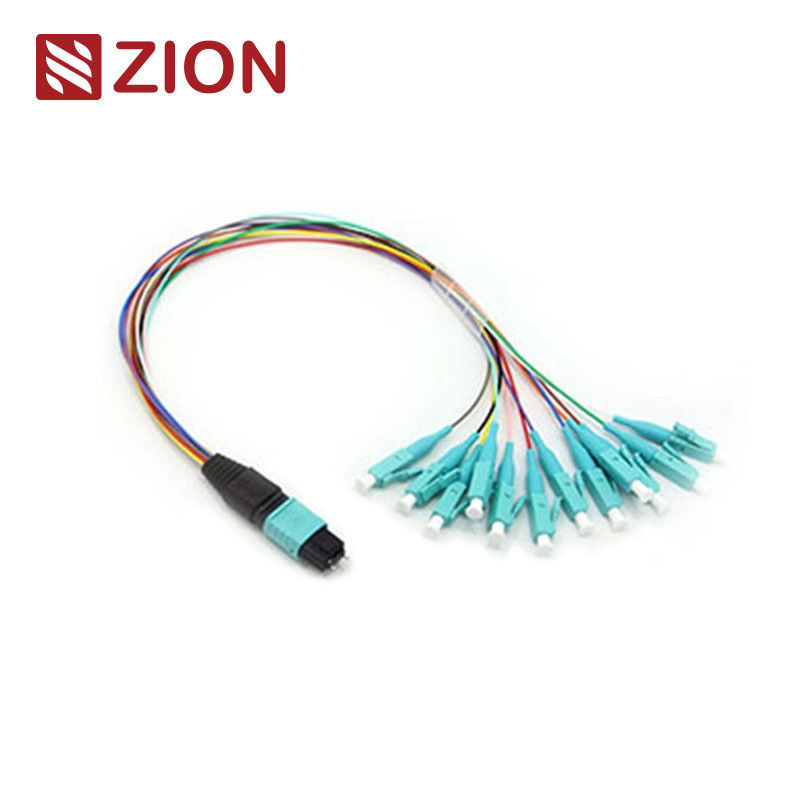

Descrição de Sião: 12F MTP (masculino) -LC Fan-out 0,9mm 30-35cm
O conector MTP é um tipo de conector de fibra.O sistema de pré-conexão de fibra de alta densidade MTP é actualmente utilizado principalmente em ambientes de alta densidade de centros de dados., a aplicação de fibra óptica no edifício e as aplicações de ligação interna no interior do equipamento transceptor óptico, como o dispositivo óptico, 40G, 100G, QSFP+.
Os tipos de conectores MTP são distinguidos de acordo com os regulamentos IEC 61754-7: números de núcleo (número de matriz), cabeça masculina (Male, Female), polaridade (PC ou APC).
O cabo Fanout de 0,9 mm é projetado para 40G LR4 PSM, 40GBASE-SR4, 40G QSFP + PLR4 e data center de alta densidade.Este cabo de arnês de 12 fibras é usado para conectar (6) SFP + em um painel de adaptador MTP e tronco MTP.
MTP (masculino) - LC/SC/FC/ST Fan-out 0,9mm 30cm patch cable são projetados para MTP-LC LGX módulo cassetes são terminados com MTP e LC/SC/FC/ST conector em cada extremidade.É projetado especificamente para a correção de fibra de alta densidade em centros de dados que precisam de poupança de espaço e reduzir problemas de gestão de cabo.
Conectores ◄ Padrão industrial
MTP Modo únicoReferência:EIA/TIA-604-5
MTP Modo únicoDetalhes da habitação:SM APC: conectores verdes+saco preto (MTP de perda padrão)
SM APC: conectores amarelos+saco preto (MTP com perdas super baixas)
MTP MultimodoReferência:EIA/TIA-604-5
MTP MultimodoDetalhes da habitação:OM1&OM2 PC: conectores bege + bota preta (MTP de perda padrão)
OM3&OM4 PC: Conectores Aqua + bota preta (MTP padrão e super de baixa perda)
OM3&OM4 PC: Conectores Heather Violet + botão preto (MTP de perda padrão)
- Cumprir o padrão IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) compatível
- Compatibilidade com o canal de fibra 10G
- 40G e 100G IEEE 802.3
Outros conectores ◄ Norma industrial
-
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 e JIS C5973
-
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 e JIS C5973.
-
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 e JIS C5973
-
ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 e JIS C5973 Etc.
-
E2000: IEC 61754-15
Disponível para
- G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- OM1 62.5/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
Especificações ópticas
Perda de inserção (MTP) ((IEC 61300-3-34)Modo único (APC)Polido a 8 graus):Perda padrão:≤ 0,75dB ((máximo), ≤ 0,50dB ((típico); Super Baixa perda:≤ 0,35 dB (max), ≤ 0,20 dB (típico)
Perda de inserção (MTP) (IEC 61300-3-34)Multimodo (PCLâmina plana):Perda padrão:≤ 0,6 dB (max), ≤ 0,50 dB (típico); Super Baixa perda:≤ 0,35 dB (max) ≤ 0,20 dB (típico)
Perda de inserção (LC/SC/FC/ST) (IEC 61300-3-6)Modo único (APC polido a 8 graus):≤ 0,3 dB
Perda de inserção (LC/SC/FC/ST) (IEC 61300-3-6)Multimodo (PC Flat Polish):≤ 0,3 dB
Perda de retorno (MTP)Modo único (APC)Polido a 8 graus):≥ 60 dB(Poluição de 8 graus)
Perda de retorno (MTP)Multimodo (PCLâmina plana):≥ 25 dB
Perda de retorno ((LC/SC/FC/ST):APC ≥ 60 dB; UPC ≥ 50 dB
Perda de retorno ((LC/SC/FC/ST):≥ 35 dB
Durabilidade:Mudança típica < 0,3 dB (200 acasalamentos)
Intercambiáveis : ≤ 0,2 dB
Teste de inserção-puxação: 500 vezes, IL- Não.0.5 dB
Resistência à tração:> 70N
Tempo de ligação:> 600
Temperatura de funcionamentoModo único (APC):-40°C a +85°C
Características
- Baixa perda de inserção, alta perda de retorno
- Conector multi-fibra baseado em MT, 4,8terminações e conjuntos de conectores de fibras 12, 24
- Solução económica para a eliminação em massa de fibras
- Projetado para aplicações SM e MM de baixa perda e perda padrão
- Disponíveis cabos redondos robustos, cabos ovais e opções de fita nua
- Casas codificadas por cores disponíveis para diferenciar o tipo de fibra, o tipo de polimento e/ou a qualidade dos conectores
- Bom em repetibilidade e intercâmbio
Os méritos do MPO/MTP Patch cable/trunk cable geralmente incluem:
- A qualidade de MPO/MTP dos cabos Patch/trunk são pré-terminados, testados e embalados junto com os relatórios de teste.
- Diminuir o volume do cabo MPO/MTP Os cabos de parche/cabeça têm diâmetros muito pequenos, o que diminui o volume do cabo e melhora as condições de ar condicionado nos centros de dados
- Poupança de tempo Com o design especial de plug and play, os cabos MPO/MTP Patch/trunk cables podem ser incorporados e imediatamente ligados.
Aplicação
Todos os conectores MTP da OMC são da Senko/Nissin/Sumitomo. O cabo MTP-LC/SC/FC/ST Fanout 0.9mm é um tipo de conjunto de cabos de alta densidade que é geralmente usado em três áreas.
- A aplicação Data Center com ambiente de alto grau de densidade
- A fibra óptica para o edifício
- Aplicação de conectores internos em equipamentos de fibra.
