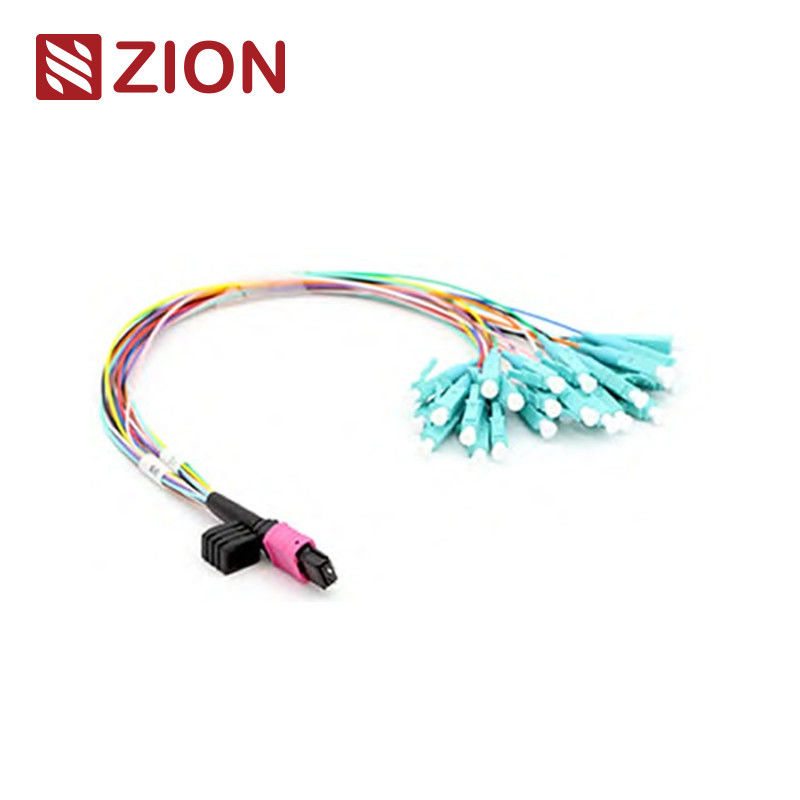

Cabo Patch Óptico Fan-Out MTP-LC de 24 Fibras 0.9mm 30-35cm para Data Centers de Alta Densidade

24 Fibers MTP-LC Fan-Out 0.9mm 30-35cm Fiber Optic Patch Cable for High-Density Data Centers

Informação Básica

Lugar de origem:	CHINA
Marca:	HELLOSIGNAL® OR OEM

Quantidade de ordem mínima:	50 unidades
Detalhes da embalagem:	10 peças/saco de plástico
Tempo de entrega:	Normalmente 25 dias após o recebimento do depósito.
Termos de pagamento:	T/T
Habilidade da fonte:	sem limite

Melhor preço contacto

Informação detalhada

Durabilidade:	<0,3dB alteração típica, 200 acasalamentos	Intercambiabilidade:	≤0,2dB
Resistência à tracção:	>70N	Teste de inserção-puxa:	Acima de 600 vezes, IL＜0,5dB
Temperatura de funcionamento (°C):	-40 a + 85°C
Destacar:	24 Fibras Mpo para cabo de fibra Lc , Fan out 0

Descrição de produto

24 Fibras MTP para LC Fan-Out Patch Cable

24F MTP (masculino) - LC Fan-out 0.9mm 30-35cm Patch Cable

Identificação do produto

Código Zion:ZCM26157X
Descrição:24F MTP ((masculino) - LC Fan-out 0,9mm 30-35cm cabo de remendo

Visão geral do produto

O conector MTP é um conector de multi-fibra projetado para aplicações de fibra óptica de alta densidade.Este cabo de arnês de 24 fibras é otimizado para conectar (12) portas SFP + em um painel de adaptador MTP e sistemas de tronco MTP.

Principais aplicações

Soluções de interconexão CXP/CFP 100GBASE-SR10
100GBASE-LR4 e centros de dados de alta densidade
10/40/100G aplicações de data center de alta densidade
Cassetes de módulo LGX MTP-LC
Parches de fibras de alta densidade em ambientes com espaço limitado

Normas de conectores MTP

Referência:IEC 61754-7

APC de modo único:Conectores verdes + bota preta (MPO de perda padrão)

APC de modo único:Conectores amarelos + bota preta (MPO Super Low Loss)

PC multimodo:OM1&OM2: Conectores bege + bota preta

PC multimodo:OM3&OM4: Conectores aquáticos + bota preta

PC multimodo:OM3&OM4: Conectores Heather Violet + bota preta

Normas de conformidade

A partir de 1 de janeiro de 2014, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de regulamento que estabeleça as regras de execução do presente regulamento.
Compatível com o JIS C5982; com o TIA-604-5 (FOCIS5)
Cablagem estruturada por TIA-568-C
Compatibilidade com o canal de fibra 10G
40G e 100G compatíveis com a norma IEEE 802.3

Outras normas relativas aos conectores

SC: TIA/EIA, FOCIS3, GR-326, NTT-SC, IEC 61754-4, JIS C5973
LC: TIA/EIA, FOCIS10, GR-326, EIA/TIA-604-10, IEC 61754-20, JIS C5973
FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC 61754-13, JIS C5973
ST: TIA/EIA, FOCIS2, GR-326, IEC 61754-2, JIS C5973
E2000: CEI 61754-15

Tipos de fibras disponíveis

G657A1, G657A2/B2, G657B3
OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125, OM5 50/125

Especificações ópticas

Parâmetro	Modo único (APC)	Multimodo (PC)
Perda de inserção (MPO)	Padrão: ≤ 0,75 dB (máximo) Super Baixo: ≤ 0,35 dB (máximo)	Padrão: ≤ 0,6 dB (máximo) Super Baixo: ≤ 0,35 dB (máximo)
Perda de inserção (LC/SC/FC/ST)	≤ 0,3 dB	≤ 0,3 dB
Perda de retorno (MPO)	≥ 60 dB	≥ 25 dB
O valor da posição em risco deve ser calculado de acordo com o método de cálculo da posição em risco.	APC: ≥ 60 dB; UPC: ≥ 50 dB	≥ 35 dB
Durabilidade	Mudança típica < 0,3 dB (200 acasalamentos)
Intercambiáveis	≤ 0,2 dB
Ensaio de inserção e puxa	Mais de 600 vezes, IL < 0,5 dB
Resistência à tração	> 70N
Temperatura de funcionamento	-40°C a +85°C	-40°C a +85°C

Características fundamentais

Baixa perda de inserção, alta perda de retorno
Conector multi-fibra baseado em MT com terminações de 8, 12 e 24 fibras
Solução económica para a eliminação em massa de fibras
Projetado para aplicações SM e MM de baixa perda e perda padrão
Cabos redondos robustos, cabos ovais e opções de fitas nuas
Casas codificadas por cores para facilitar a identificação do tipo de fibra
Excelente repetibilidade e intercâmbio

Aplicações primárias

Ambientes de centros de dados de alta densidade
Fibras para as instalações dos edifícios
Aplicações de conectores internos em equipamentos de fibra

Produtos relacionados

A gama completa de cabos MTP-LC da Zion Communication:

7236031 ZCM16117: 8F MPO ((masculino) - LC Fan-out 0,9mm 30-35cm
7236032 ZCM16127: 12F MPO ((masculino) - LC Fan-out 0,9mm 30-35cm
7236033 ZCM16157: 24F MPO ((masculino) - LC Fan-out 0,9mm 30-35cm
7236034 ZCM26117: 8F MTP ((masculino) - LC Fan-out 0,9mm 30-35cm
7236035 ZCM26127: 12F MTP ((masculino) - LC Fan-out 0,9mm 30-35cm
7236036 ZCM26157: 24F MTP ((masculino) - LC Fan-out 0,9mm 30-35cm

Informações sobre a embalagem

A embalagem padrão inclui cabos de fibra óptica bem protegidos com rotulagem e marcações OMC. Tamanhos de embalagem disponíveis: 34 × 22 × 15 cm, 44 × 34 × 24 cm, 54 × 39 × 34 cm. Opções de embalagem personalizadas disponíveis.

Serviços OEM/ODM

Cores e impressão de cabos personalizados
Materiais e cores dos conectores de cabos personalizados
Etiquetas OEM, anéis de identificação e etiquetas de cabo
Caixas personalizadas e marcas de expedição
Disponíveis diferentes níveis de qualidade
