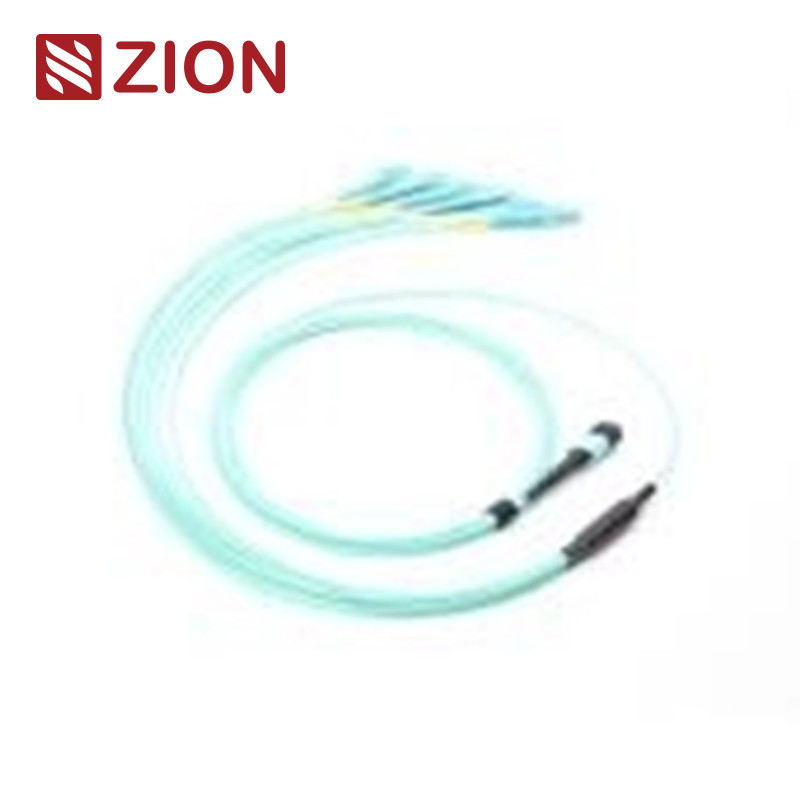

12 Fibras MPO para LC Fibra Óptica OM3 MPO-LC 2.0mm Cabos de Arnês Reto

Código de Sião e Descrição

Código Zion ZCM11A27HAAX

Descrição:

OZCM11A27HAAXé um12F MPO OM3 Fibra Óptica MPO-LC 2,0 mm cabo de arnês recto, especialmente concebido para dados de alta densidade

aplicações de centro, ligações de fibra óptica para edifícios e ligações internas dentro de equipamentos de transceptores ópticos (por exemplo, 40G, 100G QSFP+).

Características principais:

• MPO (Multi-Fiber Push On)Conector: um conector de fibra óptica de alta densidade comumente usado em data centers e redes de fibra óptica.
• Configuração da fibra: 12 fibras MPO para 6 cabos duplex LC (6xLC uniboot; 12 LC simplex).
• DesempenhoOptimizado para:40G QSFP+ PLR4 a 10G SFP+ LRligações directas, permitindo uma transmissão de dados eficiente com um mínimo de cablagem e reduzindo a confusão em ambientes de alta densidade.
• Projeto de cabos: Cabos de arnês retos, concebidos para poupar espaço e facilitar a gestão dos cabos nos data centers.
• Aplicações: Ideal para aplicações de centros de dados de alta densidade de 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e 10/40/100G.

Norma industrial dos conectores:

• MPO SingleMode: IEC 61754-7 (SM APC: conectores verdes + botão preto para MPO de perda padrão, SM APC: conectores amarelos + botão preto para MPO de perda super baixa)
• MPO Multimodo: IEC 61754-7 (OM1 e OM2 PC: conectores bege + botão preto para MPO de perda padrão, OM3 e OM4 PC: conectores Aqua + botão preto)
• Outros conectores: SC, LC, FC, ST e E2000, todos eles que cumprem as respetivas normas industriais (por exemplo, TIA/EIA, FOCIS3, GR-326).

Especificações ópticas:

• Perda de inserção (MPO):
  • Perda padrão: ≤ 0,75 dB (máximo), ≤ 0,50 dB (típica)
  • Perda muito baixa: ≤ 0,35 dB (máximo), ≤ 0,20 dB (típica)
• Perda de inserção (LC/SC/FC/ST): ≤ 0,3 dB
• Perda de retorno (MPO): ≥ 60 dB (para o modo único com polir APC a 8 graus)
• O valor da posição em risco deve ser calculado de acordo com o método de cálculo da posição em risco.: APC ≥ 60 dB, UPC ≥ 50 dB
• Durabilidade: < 0,3 dB alteração típica após 200 acoplamentos, 500 ciclos inserção-puxa com IL < 0,5 dB
• Resistência à tração: > 70N
• Temperatura de funcionamento: -40°C a +85°C

Características:

• Baixa perda de inserçãoAsegura uma degradação mínima do sinal.
• Perda de retorno elevada: Fornece um desempenho mais elevado, reduzindo os reflexos.
• Conector multi-fibra baseado em MT: Disponível em 4, 8, 12 e 24 configurações de fibras para terminação em massa.
• Opções de cabo robusto: Disponível em cabos redondos, ovais e de fita nua, projetados para lidar com ambientes de alta densidade.
• Habitações codificadas por cores: Disponível para diferenciar o tipo de fibra, o tipo de polimento e a qualidade do conector.
• Repetitividade e intercâmbio: Desempenho fiável e consistente.

Benefícios dos cabos de ligação MTP/MPO:

• Alta Qualidade: pré-terminado na fábrica, testado e embalado com relatórios de teste para garantia de qualidade.
• Economia de espaço: Diâmetros menores reduzem o volume dos cabos e melhoram o ar condicionado nos data centers.
• Economia de tempo: O projeto plug-and-play reduz o tempo de instalação, permitindo a utilização imediata.

Aplicações:

• Centro de dados: Otimizado para a correção de fibras de alta densidade, permitindo conexões rápidas e eficientes entre equipamentos de alta velocidade como portas QSFP + e SFP +.
• Fibra óptica para edifícios: Suporta a implantação de fibra para conexões de edifício para edifício.
• Conexões de equipamento interno: Utilizado em dispositivos ópticos para ligações internas em equipamentos de rede.

Regras de nomeação e informações de confirmação da encomenda:

Cabos de arnês direto MPO-LC da Zion Communication

• 7236037 ZCM11A12HIAX: : 8F MPO SM Fibra Óptica MPO-LC 2.0mm Cabos de arnês recto

• 7236038 ZCM11A22HIAX: : 12F MPO SM Fibra óptica MPO-LC 2.0mm Cabos de arnês reto

• 7236039 ZCM11A52HIAX: : 24F MPO SM Fibra Óptica MPO-LC 2.0mm Cabos de arnês recto

• 7236040 ZCM11A17HAAX: : 8F MPO OM3 Fibra Óptica MPO-LC 2.0 mm Cabos de arnês recto

• 7236041 ZCM11A27HAAX: : 12F MPO OM3 Fibra Óptica MPO-LC 2.0mm Cabos de arnês recto

• 7236042 ZCM11A57HAAX: : 24F MPO OM3 Fibra Óptica MPO-LC 2.0mm Cabos de arnês reto

• 7236043 ZCM11A18HMAX: : 8F MPO OM4 Fibra Óptica MPO-LC 2.0mm Cabos de arnês recto

• 7236044 ZCM11A28HMAX: : 12F MPO OM4 Fibra Óptica MPO-LC 2,0 mm Cabos de arnês reto

• 7236045 ZCM11A58HMAX: : 24F MPO OM4 Fibra Óptica MPO-LC 2.0mm Cabos de arnês recto

• 7236046 ZCM21A12HIAX: : 8F MTP SM Fibra Óptica MPO-LC 2.0mm Cabos de arnês recto

• 7236047 ZCM21A22HIAX: : 12F MTP SM Fibra Óptica MPO-LC 2,0 mm Cabos de arnês recto

• 7236048 ZCM21A52HIAX: : 24F MTP SM Fibra Óptica MPO-LC 2.0mm Cabos de arnês recto

• 7236049 ZCM21A17HAAX: : 8F MTP OM3 Fibra Óptica MPO-LC 2.0mm Cabos de arnês reto

• 7236050 ZCM21A27HAAX: : 12F MTP OM3 Fibra Óptica MPO-LC 2.0mm Cabos de arnês reto

• 7236051 ZCM21A57HAAX: : 24F MTP OM3 Fibra Óptica MPO-LC 2.0mm Cabos de arnês reto

• 7236052 ZCM21A18HMAX: : 8F MTP OM4 Fibra Óptica MPO-LC 2.0mm Cabos de arnês recto

• 7236053 ZCM21A28HMAX: : 12F MTP OM4 Fibra Óptica MPO-LC 2.0mm Cabos de arnês recto

• 7236054 ZCM21A58HMAX: : 24F MTP OM4 Fibra Óptica MPO-LC 2.0mm Cabos de arnês reto

Canal de fibra de conector

Três métodos de ligação ajudam a manter a polaridade MTP/MPO correta

MPO 12 x LC Estrutura simplex-tipo 1

MPO 6 x LC Estrutura duplex-tipo 2-tipo A

MPO 6 x LC Estrutura duplex-tipo 2 - Tipo B

O MPO ¢Polaridade para o MPO ¢6 x Uniboot LC structure-Type 3

Detalhes do material

Embalagem

Este pacote de cabos de fibra óptica, fácil de levar e bem protegido, foi rotulado e marcado pela OMC como padrão.

Tamanho de embalagem padrão: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.

A embalagem pode ser personalizada.

Serviço OEM/ODM para si

• Cor do cabo, letra de impressão, material da capa do cabo, cor do conector
• Rótulo OEM, anel de identificação, rótulo do cabo,Caixa, marcas de transporte
• Nível de qualidade diferente.
