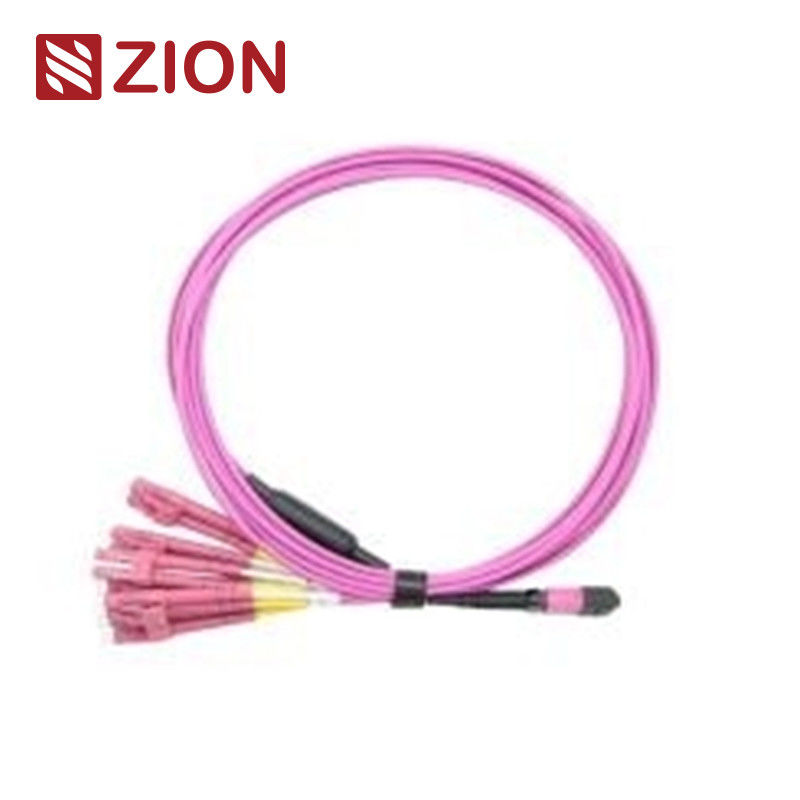

12 fibras MPO para LC OM4 fibras ópticas MPO-LC 2,0 mm cabos de arnês reto
Cabos de arnês de fibra óptica de alta densidade projetados para aplicações de data center, com conectividade MPO para LC com desempenho de fibra multimodo OM4.
Identificação do produto
Código Zion ZCM11A28HAAX
12F MPO OM4 Fibra Óptica MPO-LC 2,0 mm Cabos de Armadilha Direita
Os conectores MPO (Multi-Fiber Push On) fornecem soluções de terminação multi-fibra ideais para ambientes de alta densidade em data centers, aplicações de fibra para o edifício,e conexões internas dentro de equipamentos de transceptores ópticos com suporte a 40G, 100G e tecnologias QSFP+.
Estes conjuntos de cabos de arnês reto de 12 núcleos MPO a 6 LC Duplex (ou 12 LC Simplex) são otimizados para conexões diretas de óptica 40G QSFP+ PLR4 a 10G SFP+ LR.Todos os cabos de extensão mantêm comprimentos idênticos e são projetados especificamente para o uso de fibras de alta densidade em centros de dados.
Normas de conectores MPO
Referência MPO para modo único:IEC 61754-7
Detalhes do MPO Single Mode Housing:SM APC: Conectores verdes+saco preto (MPO de perda padrão)
SM APC: conectores amarelos+saco preto (MPO Super Low Loss)
Referência MPO Multimodo:IEC 61754-7
Detalhes do MPO Multimode HousingOM1&OM2 PC: conectores bege + bota preta (MPO de perda padrão)
OM3&OM4 PC: Conectores Aqua+Bota preta (MPO Padrão e Super Baixa Perda)
OM3&OM4 PC: Conectores Heather Violet + botão preto (MPO de perda padrão)
- Cumprir a norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) compatível
- Cablagem estruturada por TIA-568-C
- Compatibilidade com o canal de fibra 10G
- 40G e 100G compatíveis com a norma IEEE 802.3
Outras normas relativas aos conectores
- SC:TIA/EIA, FOCIS3, GR-326, NTT-SC IEC61754-4 e JIS C5973
- LC:A EIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 e JIS C5973
- FC:EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 e JIS C5973
- - O que é?TIA/EIA, FOCIS2, GR-326, IEC61754-2 e JIS C5973
- E2000:IEC 61754-15
Tipos de fibras disponíveis
Compatível com os tipos de fibras G657A1, G657A2/B2, G657B3, OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125 e OM5 50/125 nas configurações MPO-LC, MPO-SC, MPO-FC, MPO-ST e MPO-E2000.
Especificações ópticas
Perda de inserção (MPO) modo único:
Padrão: ≤ 0,75 dB (max), ≤ 0,50 dB (típico)
Super Baixo: ≤ 0,35 dB (max), ≤ 0,20 dB (típico)
Perda de inserção (MPO) Multimodo:
Padrão: ≤ 0,6 dB (max), ≤ 0,50 dB (típico)
Super Baixo: ≤ 0,35 dB (max), ≤ 0,20 dB (típico)
Perda de inserção (LC/SC/FC/ST) Modo único:
≤ 0,3 dB
Perda de inserção (LC/SC/FC/ST) Multimodo:
≤ 0,3 dB
Perda de retorno (MPO)
≥ 60 dB
Perda de retorno (MPO) Multimodo:
≥ 25 dB
Perda de retorno (LC/SC/FC/ST):
APC≥60dB; UPC≥50dB; Multimodo≥35dB
Durabilidade:
Mudança típica < 0,3 dB (200 acasalamentos)
Intercâmbio:
≤ 0,2 dB
Teste de inserção-puxação:
500 vezes, IL< 0,5 dB
Resistência à tração:
> 70N
Temperatura de funcionamento:
-40°C a +85°C
Características fundamentais
- Baixa perda de inserção, alto desempenho de perda de retorno
- Conector multi-fibra baseado em MT com suporte a terminações de fibras 4, 8, 12 e 24
- Solução económica para a eliminação em massa de fibras
- Concebido para aplicações de baixa perda e perda padrão de modo único e multimodo
- Cabos redondos robustos, cabos ovais e opções de fitas nuas
- Casas codificadas por cores para a identificação do tipo de fibra fácil, do tipo de polimento e do grau de conector
- Excelente repetibilidade e intercâmbio
Vantagens do cabo MPO/MTP
- Alta Qualidade:Fabrica pré-terminada, testada e embalada com relatórios de teste completos
- Economia de espaço:Pequenos diâmetros reduzem o volume do cabo e melhoram o ar condicionado do centro de dados
- Eficiência no tempo:O projeto plug-and-play reduz significativamente o tempo de instalação
Aplicações
Projetado para 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e ambientes de data center de alta densidade.
- Ambientes de centros de dados de alta densidade
- Instalações de fibra para o edifício
- Conexões internas no equipamento de fibra óptica
Produtos relacionados
A Zion Communication oferece uma gama abrangente de cabos de arnês recto MPO-LC, incluindo configurações 8F, 12F e 24F em tipos de fibra SM e OM3/OM4.
Métodos de ligação e polaridade
Três métodos de ligação garantem uma gestão adequada da polaridade MTP/MPO:
Materiais e construção
Embalagem
A embalagem padrão inclui cabos de fibra óptica rotulados e marcados em caixas de proteção.
Serviços OEM/ODM
- Cores personalizadas de cabos, impressão e materiais para a jaqueta
- Etiquetas OEM, anéis de identificação e etiquetas de cabo
- Desenhos de caixas personalizados e marcas de expedição
- Disponíveis vários níveis de qualidade
