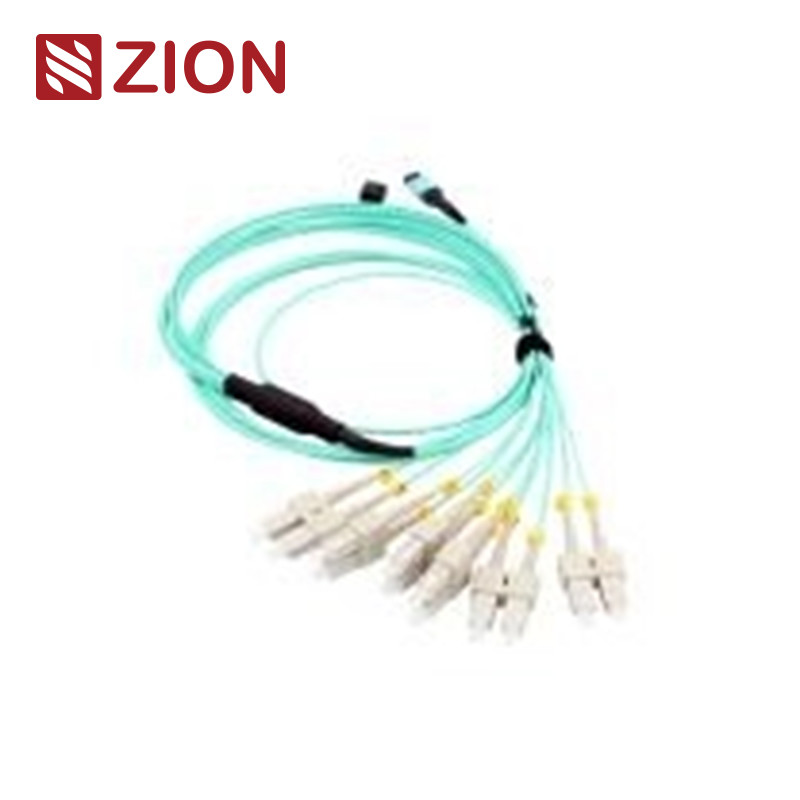

Cabo de chicote reto de 2,0 mm MTP-LC de fibra óptica MTP OM3 de 12F para 40G QSFP+ PLR4

12F MTP OM3 Fiber Optic MTP-LC 2.0mm Straight Harness Cable for 40G QSFP+ PLR4

Informação Básica

Lugar de origem:	China
Marca:	HELLOSIGNAL® OR OEM

Quantidade de ordem mínima:	50 unidades
Detalhes da embalagem:	10 peças/saco de plástico
Tempo de entrega:	Normalmente 25 dias após o recebimento do depósito.
Termos de pagamento:	T/T
Habilidade da fonte:	sem limite

Melhor preço contacto

Informação detalhada

Durabilidade:	<0,3dB alteração típica, 200 acasalamentos	Intercambiabilidade:	≤0,2dB
Teste de inserção-puxa:	Acima de 600 vezes, IL＜0,5dB	Resistência à tracção:	>70N
Temperatura de funcionamento (°C):	-40 a + 85°C
Destacar:	Cabos de fibra óptica de 2 , 0 mm 12F

Descrição de produto

cabos retos do chicote de fios da fibra ótica MTP-LC 2.0mm de 12F MTP OM3

Informações do produto Sião

Código de Sião:ZCM21A27HAAX

Descrição:cabos retos do chicote de fios da fibra ótica MTP-LC 2.0mm de 12F MTP OM3

O conector MTP é um conector push-on multifibra projetado para ambientes de alta densidade. Este sistema é usado principalmente em data centers, aplicações de fibra para edifícios e conexões internas em equipamentos transceptores ópticos, como dispositivos 40G, 100G e QSFP+.

Os conectores MTP são classificados de acordo com os regulamentos EIA/TIA-604-5 com base na contagem de núcleos, gênero (masculino/feminino) e polaridade (PC ou APC).

Configuração do produto

Este conjunto de cabos de chicote reto MTP para 6 LC Duplex de 12 núcleos (6xLC uniboot; 12 LC Simplex) apresenta conectores MTP em uma extremidade e conectores LC na outra. Os cabos fanout são otimizados para conexão direta óptica 40G QSFP+ PLR4 a 10G SFP+ LR e aplicações de data center de alta densidade.

Padrões de Conector

MPO monomodo

Referência:EIA/TIA-604-5

Detalhes da habitação:

SM APC: Conectores verdes + bota preta (MTP de perda padrão)
SM APC: Conectores amarelos + bota preta (Super Low Loss MTP)

Multimodo MPO

Referência:EIA/TIA-604-5

Detalhes da habitação:

PC OM1 e OM2: Conectores bege + bota preta (Perda padrão MTP)
PC OM3 e OM4: conectores Aqua + bota preta (MTP padrão e super baixa perda)
OM3 e OM4 PC: conectores Heather Violet + bota preta (Standard Loss MTP)

Compatível com:

Padrões IEC: IEC-61754-7; IEC61755
Telcordia GR-1435-CORE
JIS C5982; TIA-604-5 (FOCIS5)
Cabeamento estruturado conforme TIA-568-C
Compatível com Fibre Channel 10G
40G e 100G IEEE 802.3

Outros padrões de conectores

SC: TIA/EIA, FOCIS3, GR-326, NTT-SC IEC61754-4 e JIS C5973
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 e JIS C5973
FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 e JIS C5973
ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2 e JIS C5973
E2000: IEC61754-15

Tipos de fibra disponíveis

G657A1, G657A2/B2, G657B3
OM1 62,5/125, OM2 50/125, OM3 50/125, OM4 50/125, OM5 50/125

Especificações ópticas

Parâmetro	Especificação
Perda de inserção (MPO) monomodo	Padrão: ≤0,75dB (máx.), ≤0,50dB (típico) Super baixo: ≤0,35dB (máx.), ≤0,20dB (típico)
Perda de inserção (MPO) multimodo	Padrão: ≤0,6dB (máx.), ≤0,50dB (típico) Super baixo: ≤0,35dB (máx.), ≤0,20dB (típico)
Perda de inserção (LC/SC/FC/ST) Monomodo	≤0,3dB
Perda de inserção (LC/SC/FC/ST) Multimodo	≤0,3dB
Perda de Retorno (MPO) Monomodo	≥60dB (polimento de 8 graus)
Perda de Retorno (MPO) Multimodo	≥25dB
Perda de Retorno (LC/SC/FC/ST)	APC≥60dB; UPC≥50dB; Multimodo≥35dB
Durabilidade	Mudança típica <0,3dB (200 acasalamentos)
Intercambialidade	≤0,2dB
Teste de inserção-tração	500 vezes, IL <0,5dB
Resistência à tracção	>70N
Temperatura operacional	-40°C a +85°C

Principais recursos

Baixa perda de inserção, alta perda de retorno
Conector multifibra baseado em MT com terminações de 4, 8, 12 e 24 fibras
Solução econômica para terminação em massa de fibra
Projetado para aplicações monomodo e multimodo de baixa perda e perda padrão
Opções de cabo redondo robusto, cabo oval e fita nua
Caixas codificadas por cores para fácil identificação
Excelente repetibilidade e permutabilidade

Vantagens do cabo MPO/MTP

Alta qualidade:Pré-terminado de fábrica, testado e embalado com relatórios de teste
Economia de espaço:Diâmetros pequenos reduzem o volume do cabo e melhoram o fluxo de ar
Tempo eficiente:O design plug-and-play reduz o tempo de instalação

Aplicativos

Projetado para 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e data centers de alta densidade. Otimizado para aplicações de data center de alta densidade 10/40/100G.

Principais áreas de aplicação:

Ambientes de data center de alta densidade
Instalações de fibra para o edifício
Conexões internas em equipamentos de fibra óptica

Regras de nomenclatura e confirmação de pedido

Produtos Relacionados

7236037 ZCM11A12HIA: 8F MPO SM Fibra Óptica MPO-LC 2.0mm Cabos de Chicote Reto
7236038 ZCM11A22HIA: 12F MPO SM Fibra Óptica MPO-LC 2.0mm Cabos de Chicote Reto
7236039 ZCM11A52HIA: cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm de 24F MPO SM
7236040 ZCM11A17HAA: 8F MPO OM3 Fibra Óptica MPO-LC 2.0mm Cabos de Chicote Reto
7236041 ZCM11A27HAA: cabos de chicote reto de fibra óptica MPO-LC 12F MPO OM3 de 2,0 mm
7236042 ZCM11A57HAA: cabos de chicote reto de fibra óptica MPO-LC 24F MPO OM3 de 2,0 mm
7236043 ZCM11A18HMA: 8F MPO OM4 Fibra Óptica MPO-LC 2.0mm Cabos de Chicote Reto
7236044 ZCM11A28HMA: 12F MPO OM4 Fibra Óptica MPO-LC 2.0mm Cabos de Chicote Reto
7236045 ZCM11A58HMA: 24F MPO OM4 Fibra Óptica MPO-LC 2.0mm Cabos de Chicote Reto
7236046 ZCM21A12HIA: 8F MTP SM Fibra Óptica MPO-LC 2.0mm Cabos de Chicote Reto
7236047 ZCM21A22HIA: Cabos de chicote reto de fibra óptica MPO-LC 2,0 mm 12F MTP SM
7236048 ZCM21A52HIA: Cabos de chicote reto de fibra óptica MPO-LC 2.0mm 24F MTP SM
7236049 ZCM21A17HAA: cabos de chicote reto de fibra óptica MPO-LC 8F MTP OM3 de 2,0 mm
7236050 ZCM21A27HAA: cabos de chicote reto de fibra óptica MPO-LC 12F MTP OM3 de 2,0 mm
7236051 ZCM21A57HAA: cabos de chicote reto de fibra óptica MPO-LC 24F MTP OM3 de 2,0 mm
7236052 ZCM21A18HMA: cabos de chicote reto de fibra óptica MPO-LC 8F MTP OM4 de 2,0 mm

Métodos de conexão e polaridade

Três métodos de conexão

Detalhes do material

Embalagem

Embalagem protetora padrão com rotulagem OMC. Tamanhos de caixa disponíveis: 34×22×15 cm, 44×34×24 cm, 54×39×34 cm. Embalagem personalizada disponível mediante solicitação.

Serviços OEM/ODM

Cor do cabo, impressão, material da capa, personalização da cor do conector
Rotulagem OEM, anéis de identificação, etiquetas de cabos, caixas, marcas de remessa
Diferentes níveis de qualidade disponíveis
