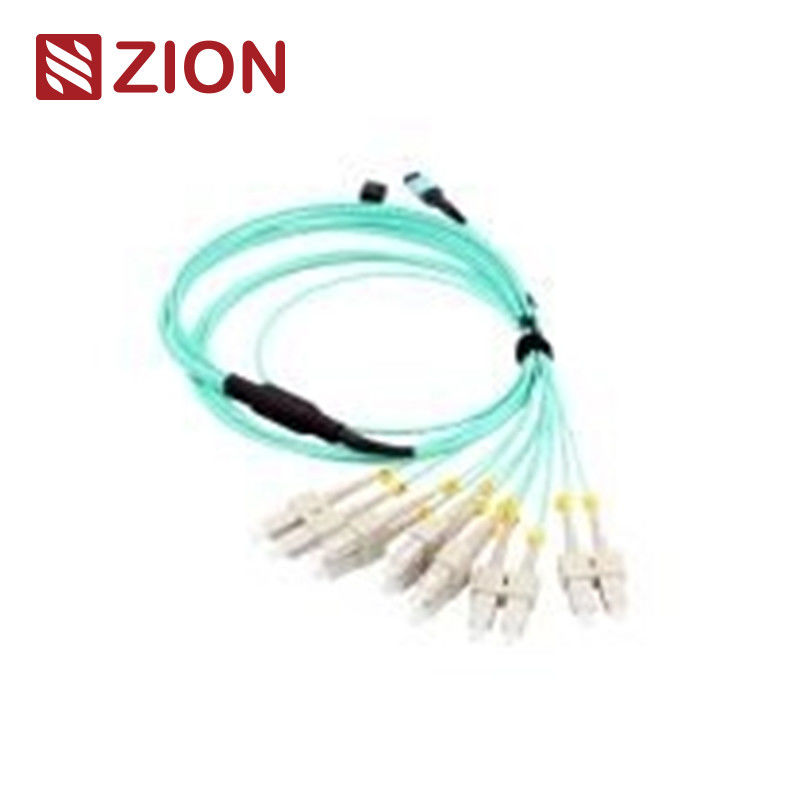

12F MTP OM3 Fibra Óptica MTP-LC 2.0mm Cabos de Chicote Reto

Conectores ◄ Padrão industrial

MPO SingleModeReferência:EIA/TIA-604-5

MPO SingleModeDetalhes da habitação:SM APC: conectores verdes+saco preto (MTP de perda padrão)
SM APC: conectores amarelos+saco preto (MTP com perdas super baixas)

MPO MultimodoReferência:EIA/TIA-604-5

MPO MultimodoDetalhes da habitação:OM1&OM2 PC: conectores bege + bota preta (MTP de perda padrão)
OM3&OM4 PC: Conectores Aqua + bota preta (MTP padrão e super de baixa perda)
OM3&OM4 PC: Conectores Heather Violet + botão preto (MTP de perda padrão)

• Cumprir o padrão IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) compatível
• Compatibilidade com o canal de fibra 10G
• 40G e 100G IEEE 802.3

Outros conectores ◄ Norma industrial

• SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 e JIS C5973

• LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 e JIS C5973.

• FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 e JIS C5973

• ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 e JIS C5973 Etc.

• E2000: IEC 61754-15

Disponível para

• G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
• G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
• G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
• OM1 62.5/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM2 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM3 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM4 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM5 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000

Especificações ópticas

Perda de inserção (MPO) ((IEC 61300-3-34)Modo único (APC)Polido a 8 graus):Perda padrão:≤ 0,75dB ((máximo), ≤ 0,50dB ((típico); Super Baixa perda:≤ 0,35 dB (max), ≤ 0,20 dB (típico)

Perda de inserção (MPO) (IEC 61300-3-34)Multimodo (PCLâmina plana):Perda padrão:≤ 0,6 dB (max), ≤ 0,50 dB (típico); Super Baixa perda:≤ 0,35 dB (max) ≤ 0,20 dB (típico)

Perda de inserção (LC/SC/FC/ST) (IEC 61300-3-6)Modo único (APC polido a 8 graus):≤ 0,3 dB

Perda de inserção (LC/SC/FC/ST) (IEC 61300-3-6)Multimodo (PC Flat Polish):≤ 0,3 dB

Perda de retorno (MPO)Modo único (APC)Polido a 8 graus):≥ 60 dB(Poluição de 8 graus)

Perda de retorno (MPO)Multimodo (PCLâmina plana):≥ 25 dB

Perda de retorno ((LC/SC/FC/ST):APC ≥ 60 dB; UPC ≥ 50 dB

Perda de retorno ((LC/SC/FC/ST):≥ 35 dB

Durabilidade:Mudança típica < 0,3 dB (200 acasalamentos)

Intercambiáveis : ≤ 0,2 dB

Teste de inserção-puxação: 500 vezes, IL- Não.0.5 dB

Resistência à tração:> 70N

Temperatura de funcionamentoModo único (APC):-40°C a +85°C

Características

• Baixa perda de inserção, alta perda de retorno
• Conector multi-fibra baseado em MT, 4,8terminações e conjuntos de conectores de fibras 12, 24
• Solução económica para a eliminação em massa de fibras
• Projetado para aplicações SM e MM de baixa perda e perda padrão
• Disponíveis cabos redondos robustos, cabos ovais e opções de fita nua
• Casas codificadas por cores disponíveis para diferenciar o tipo de fibra, o tipo de polimento e/ou a qualidade dos conectores
• Bom em repetibilidade e intercâmbio

Os méritos do MPO/MTP Patch cable/trunk cable geralmente incluem:

• A qualidade de MPO/MTP dos cabos Patch/trunk são pré-terminados, testados e embalados junto com os relatórios de teste.
• Diminuir o volume do cabo MPO/MTP Os cabos de parche/cabeça têm diâmetros muito pequenos, o que diminui o volume do cabo e melhora as condições de ar condicionado nos centros de dados
• Poupança de tempo  Com o design especial de plug and play, os cabos MPO/MTP Patch/trunk cables podem ser incorporados e imediatamente ligados.

Aplicação

12F MTP- LC/SC/FC/ST Cabos de alça reta projetados para 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e data center de alta densidade.
Todos os conectores MTP da OMC são da Senko/Nissin/Sumitomo.

• A aplicação Data Center com ambiente de alto grau de densidade
• A fibra óptica para o edifício
• Aplicação de conectores internos em equipamentos de fibra.
