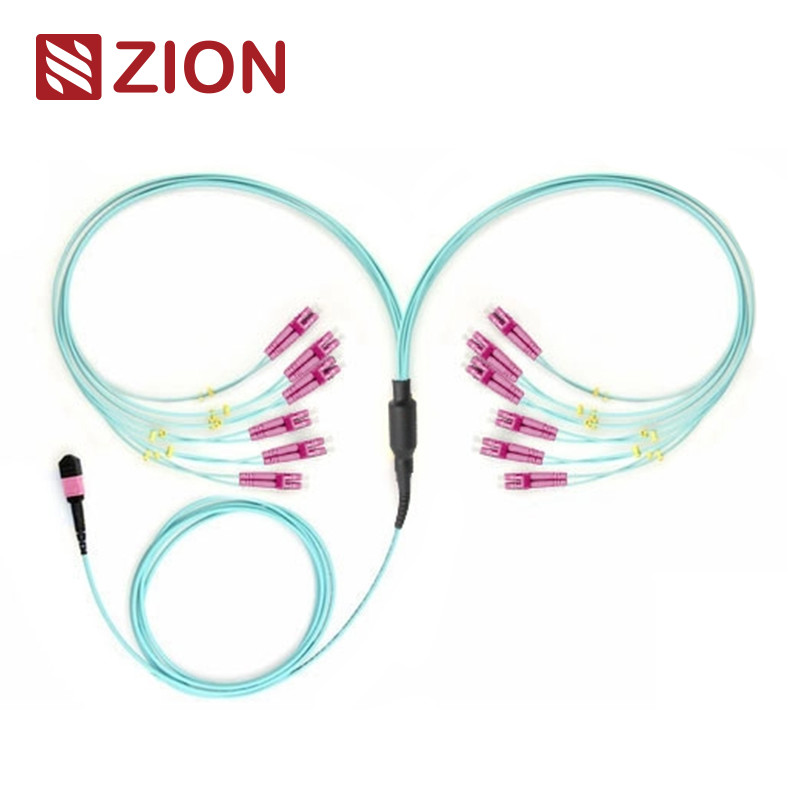

Cabos de chicote retos de 2,0 mm MTP-LC de fibra óptica OM3 de 24F
Identificação do produto
Código Zion: ZCM21A57HAAX
Descrição Zion: Cabos de chicote retos de 2,0 mm MTP-LC de fibra óptica OM3 de 24F
Visão geral do produto
O conector MTP (Multi-Fiber Push On) é um conector de fibra óptica de alta densidade projetado para aplicações em data centers, instalações de fibra para o edifício e conexões internas em equipamentos de transceptor óptico que suportam aplicações 40G, 100G e QSFP+.
Este cabo de chicote MTP fêmea de 24 núcleos para LC Duplex de 12 apresenta conectores MTP e LC em ambas as extremidades, otimizado para conexão direta de óptica 40G QSFP+ PLR4 para 10G SFP+ LR em ambientes de data center de alta densidade.
Conformidade com os padrões industriais
Padrões do conector MTP
Referência: EIA/TIA-604-5
Detalhes da carcaça
- SM APC: Conectores verdes + bota preta (MTP de perda padrão)
- SM APC: Conectores amarelos + bota preta (MTP de perda super baixa)
- OM1 e OM2 PC: Conectores bege + bota preta (MTP de perda padrão)
- OM3 e OM4 PC: Conectores aqua + bota preta (MTP de perda padrão e super baixa)
- OM3 e OM4 PC: Conectores violeta heather + bota preta (MTP de perda padrão)
Em conformidade com a norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 (FOCIS5) cabeamento estruturado por TIA-568-C
Em conformidade com 10G Fiber Channel
Em conformidade com 40G e 100G IEEE 802.3
Outros padrões de conectores
- SC: TIA/EIA, FOCIS3, GR-326, NTT-SC, IEC61754-4 e JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326, EIA/TIA-604-10, IEC61754-20 e JIS C5973
- FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 e JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2 e JIS C5973
- E2000: IEC61754-15
Tipos de fibra disponíveis
- G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM1 62,5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
Especificações ópticas
Perda de inserção (MTP) - IEC 61300-3-34
Singlemode (APC polido a 8 graus): Perda padrão: ≤0,75dB (máx.), ≤0,50dB (típico); Perda super baixa: ≤0,35dB (máx.), ≤0,20dB (típico)
Multimodo (polimento plano PC): Perda padrão: ≤0,6dB (máx.), ≤0,50 (típico); Perda super baixa: ≤0,35dB (máx.), ≤0,20dB (típico)
Perda de inserção (LC/SC/FC/ST) - IEC 61300-3-6
Singlemode (APC polido a 8 graus): ≤0,3dB
Multimodo (polimento plano PC): ≤0,3dB
Perda de retorno
MTP Singlemode (APC polido a 8 graus): ≥60dB
MTP Multimodo (polimento plano PC): ≥25dB
LC/SC/FC/ST: APC≥60dB; UPC≥50dB; Multimodo ≥35dB
Características de desempenho
- Durabilidade: <0,3dB de alteração típica (200 acoplamentos)
- Intercambialidade: ≤0,2dB
- Teste de inserção-tração: 500 vezes, IL＜0,5dB
- Resistência à tração: >70N
- Temperatura de operação (Singlemode APC): -40°C a +85°C
Principais características
- Baixa perda de inserção, alta perda de retorno
- Conector multi-fibra baseado em MT que suporta terminações de 4, 8, 12 e 24 fibras
- Solução econômica para terminação em massa de fibra
- Projetado para aplicações SM e MM de baixa perda e perda padrão
- Opções de cabo redondo reforçado, cabo oval e fita nua disponíveis
- Carcaças com código de cores para diferenciar o tipo de fibra, o tipo de polimento e a classe do conector
- Repetibilidade e intercambialidade excelentes
Benefícios do produto
- Alta qualidade: Pré-terminado, testado e embalado na fábrica com relatórios de teste para documentação e controle de qualidade
- Eficiência de espaço: Diâmetros pequenos diminuem o volume do cabo e melhoram as condições de ar condicionado em data centers
- Economia de tempo: O design plug and play reduz significativamente o tempo de instalação
Aplicações
Projetado para solução de interconexão 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 e aplicações de data center de alta densidade. Otimizado para ambientes de data center de alta densidade de 10/40/100G. Este cabo de chicote de 24 fibras é usado para conectar (12) SFP+ em um painel adaptador MTP e tronco MTP.
As principais áreas de aplicação incluem:
- Ambientes de data center de alta densidade
- Instalações de fibra para o edifício
- Conexões internas em equipamentos de fibra óptica
Todos os conectores MTP são provenientes da Senko/Nissin/Sumitomo.
Produtos relacionados
Os cabos de chicote retos MTP-LC da Zion Communication incluem:
| Código do produto |
Descrição |
| 7236037 ZCM11A12HIA |
Cabos de chicote retos de 2,0 mm MPO-LC de fibra óptica SM de 8F |
| 7236038 ZCM11A22HIA |
Cabos de chicote retos de 2,0 mm MPO-LC de fibra óptica SM de 12F |
| 7236039 ZCM11A52HIA |
Cabos de chicote retos de 2,0 mm MPO-LC de fibra óptica SM de 24F |
| 7236040 ZCM11A17HAA |
Cabos de chicote retos de 2,0 mm MPO-LC de fibra óptica OM3 de 8F |
| 7236041 ZCM11A27HAA |
Cabos de chicote retos de 2,0 mm MPO-LC de fibra óptica OM3 de 12F |
| 7236042 ZCM11A57HAA |
Cabos de chicote retos de 2,0 mm MPO-LC de fibra óptica OM3 de 24F |
| 7236043 ZCM11A18HMA |
Cabos de chicote retos de 2,0 mm MPO-LC de fibra óptica OM4 de 8F |
| 7236044 ZCM11A28HMA |
Cabos de chicote retos de 2,0 mm MPO-LC de fibra óptica OM4 de 12F |
| 7236045 ZCM11A58HMA |
Cabos de chicote retos de 2,0 mm MPO-LC de fibra óptica OM4 de 24F |
| 7236046 ZCM21A12HIA |
Cabos de chicote retos de 2,0 mm MTP-LC de fibra óptica SM de 8F |
| 7236047 ZCM21A22HIA |
Cabos de chicote retos de 2,0 mm MTP-LC de fibra óptica SM de 12F |
| 7236048 ZCM21A52HIA |
Cabos de chicote retos de 2,0 mm MTP-LC de fibra óptica SM de 24F |
| 7236049 ZCM21A17HAA |
Cabos de chicote retos de 2,0 mm MTP-LC de fibra óptica OM3 de 8F |
| 7236050 ZCM21A27HAA |
Cabos de chicote retos de 2,0 mm MTP-LC de fibra óptica OM3 de 12F |
| 7236051 ZCM21A57HAA |
Cabos de chicote retos de 2,0 mm MTP-LC de fibra óptica OM3 de 24F |
| 7236052 ZCM21A18HMA |
Cabos de chicote retos de 2,0 mm MTP-LC de fibra óptica OM4 de 8F |
| 7236053 ZCM21A28HMA |
Cabos de chicote retos de 2,0 mm MTP-LC de fibra óptica OM4 de 12F |
| 7236054 ZCM21A58HMA |
Cabos de chicote retos de 2,0 mm MTP-LC de fibra óptica OM4 de 24F |
Métodos de conexão e polaridade
Três métodos de conexão ajudam a manter a polaridade MPO/MTP adequada:
MTP - Estrutura Simplex LC de 24 x - Tipo 1
MTP - Estrutura Duplex LC de 12 x - Tipo 2 - Tipo A
MTP - Estrutura Duplex LC de 12 x - Tipo 2 - Tipo B
MTP - Estrutura Duplex LC de 12 x - Tipo 2 - Tipo C
MTP - Polaridade para MTP - Estrutura LC Uniboot de 12 x - Tipo 3
Detalhes do material
Informações de embalagem
A embalagem padrão inclui cabo de fibra óptica rotulado e marcado pela OMC por padrão.
Tamanhos de caixa padrão:
- 34*22*15 cm
- 44*34*24 cm
- 54*39*34 cm
A seleção da caixa depende da quantidade. Embalagem personalizada disponível.
Serviços OEM/ODM
As opções de personalização incluem:
- Cor do cabo, impressão e material da capa
- Personalização da cor do conector
- Etiqueta OEM, anéis de identificação, etiquetas de cabo
- Caixas personalizadas e marcas de envio
- Diferentes níveis de qualidade disponíveis
