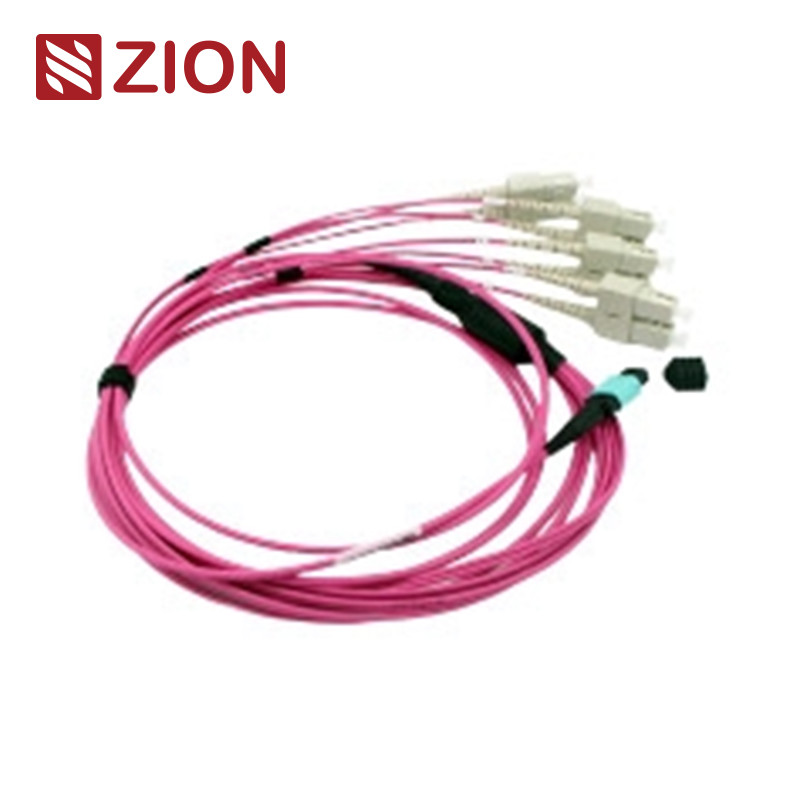

Cabos de chicote retos MTP OM4 de fibra óptica MTP-LC de 2,0 mm
Código Zion: ZCM21A18HMAX
Descrição Zion: Cabos de chicote retos MTP OM4 de fibra óptica MTP-LC de 2,0 mm
O conector MTP é um tipo de conector multi-fibra projetado para ambientes de alta densidade. Os sistemas MTP (Multi-Fiber Push On) são usados principalmente em data centers, aplicações de fibra para o edifício e conexões internas dentro de equipamentos transceptores ópticos, como dispositivos 40G, 100G e QSFP+.
Os tipos de conectores MTP são distinguidos de acordo com os regulamentos EIA/TIA-604-5 por números de núcleo, gênero (macho/fêmea) e polaridade (PC ou APC).
Esses conjuntos de cabos de chicote retos de 8 núcleos MTP para Duplex (4xLC uniboot) ou Simplex (4xLC) são terminados com conectores MTP e LC. Os cabos fanout de 8 fibras são otimizados para conexão direta de óptica 40G QSFP+ PLR4 para 10G SFP+ LR e aplicações de data center de alta densidade.
Padrões Industriais de Conectores
MPO Singlemode
Referência: EIA/TIA-604-5
Detalhes da Carcaça: SM APC: Conectores verdes + bota preta (MTP de perda padrão)
SM APC: Conectores amarelos + bota preta (MTP de perda super baixa)
MPO Multimodo
Referência: EIA/TIA-604-5
Detalhes da Carcaça: OM1&OM2 PC: Conectores bege + bota preta (MTP de perda padrão)
OM3&OM4 PC: Conectores aqua + bota preta (MTP de perda padrão e super baixa)
OM3&OM4 PC: Conectores violeta heather + bota preta (MTP de perda padrão)
- Atende ao padrão IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 (FOCIS5) cabeamento estruturado por TIA-568-C
- Compatível com 10G Fiber Channel
- 40G e 100G IEEE 802.3
Outros Padrões de Conectores
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 e JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 e JIS C5973
- FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 e JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 e JIS C5973
- E2000: IEC61754-15
Tipos de Fibra Disponíveis
- G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
Especificações Ópticas
Perda de Inserção (MTP)
Singlemode (APC polido a 8 graus): Perda padrão: ≤0,75dB (máx), ≤0,50dB (Típico); Perda super baixa: ≤0,35dB (máx), ≤0,20dB (Típico)
Multimodo (polimento plano PC): Perda padrão: ≤0,6dB (máx), ≤0,50 (Típico); Perda super baixa: ≤0,35dB (máx), ≤0,20dB (Típico)
Perda de Inserção (LC/SC/FC/ST)
Singlemode (APC polido a 8 graus): ≤0,3dB
Multimodo (polimento plano PC): ≤0,3dB
Perda de Retorno
MTP Singlemode (APC): ≥60dB
MTP Multimodo (PC): ≥25dB
LC/SC/FC/ST: APC≥60dB; UPC≥50dB; Multimodo ≥35dB
Especificações de Desempenho
- Durabilidade: <0,3dB de mudança típica (200 acoplamentos)
- Intercambialidade: ≤0,2dB
- Teste de inserção-tração: 500 vezes, IL＜0,5dB
- Resistência à tração: >70N
- Tempos de conexão: >600
- Temperatura de operação (Singlemode APC): -40°C a +85°C
Principais Características
- Baixa perda de inserção, alta perda de retorno
- Conector multi-fibra baseado em MT com terminações de 4, 8, 12 e 24 fibras
- Solução econômica para terminação em massa de fibra
- Projetado para aplicações SM e MM de baixa perda e perda padrão
- Opções de cabo redondo reforçado, cabo oval e fita nua
- Carcaças com código de cores para fácil identificação do tipo de fibra
- Excelente repetibilidade e intercambialidade
Vantagens do Cabo MPO/MTP
- Alta qualidade - Pré-terminado, testado e embalado na fábrica com relatórios de teste
- Economia de espaço - Diâmetros pequenos diminuem o volume do cabo e melhoram o fluxo de ar
- Economia de tempo - O design plug and play reduz o tempo de instalação
Aplicações
Os cabos de chicote retos SM 8F MTP-LC/SC/FC/ST são otimizados para conexão direta de óptica 40G QSFP+ PLR4 para 10G SFP+ LR e aplicações de data center de alta densidade.
Este cabo de chicote de 8 fibras permite a conexão direta entre portas QSFP+ para (4) SFP+ sem painéis de conexão ou troncos intermediários.
Todos os conectores MTP são provenientes da Senko/Nissin/Sumitomo e são usados em três áreas principais:
- Ambientes de data center de alta densidade
- Aplicações de fibra para o edifício
- Conexões internas dentro de equipamentos de fibra
Regras de Nomenclatura e Confirmação de Pedido
Cabos de chicote retos MTP-LC populares
| Código do Produto |
Descrição |
| 7236037 ZCM11A12HIA |
Cabos de chicote retos MPO SM de fibra óptica MPO-LC de 2,0 mm |
| 7236038 ZCM11A22HIA |
Cabos de chicote retos MPO SM de fibra óptica MPO-LC de 2,0 mm |
| 7236039 ZCM11A52HIA |
Cabos de chicote retos MPO SM de fibra óptica MPO-LC de 2,0 mm |
| 7236040 ZCM11A17HAA |
Cabos de chicote retos MPO OM3 de fibra óptica MPO-LC de 2,0 mm |
| 7236041 ZCM11A27HAA |
Cabos de chicote retos MPO OM3 de fibra óptica MPO-LC de 2,0 mm |
| 7236042 ZCM11A57HAA |
Cabos de chicote retos MPO OM3 de fibra óptica MPO-LC de 2,0 mm |
| 7236043 ZCM11A18HMA |
Cabos de chicote retos MPO OM4 de fibra óptica MPO-LC de 2,0 mm |
| 7236044 ZCM11A28HMA |
Cabos de chicote retos MPO OM4 de fibra óptica MPO-LC de 2,0 mm |
| 7236045 ZCM11A58HMA |
Cabos de chicote retos MPO OM4 de fibra óptica MPO-LC de 2,0 mm |
| 7236046 ZCM21A12HIA |
Cabos de chicote retos MTP SM de fibra óptica MPO-LC de 2,0 mm |
| 7236047 ZCM21A22HIA |
Cabos de chicote retos MTP SM de fibra óptica MPO-LC de 2,0 mm |
| 7236048 ZCM21A52HIA |
Cabos de chicote retos MTP SM de fibra óptica MPO-LC de 2,0 mm |
| 7236049 ZCM21A17HAA |
Cabos de chicote retos MTP OM3 de fibra óptica MPO-LC de 2,0 mm |
| 7236050 ZCM21A27HAA |
Cabos de chicote retos MTP OM3 de fibra óptica MPO-LC de 2,0 mm |
| 7236051 ZCM21A57HAA |
Cabos de chicote retos MTP OM3 de fibra óptica MPO-LC de 2,0 mm |
| 7236052 ZCM21A18HMA |
Cabos de chicote retos MTP OM4 de fibra óptica MPO-LC de 2,0 mm |
| 7236053 ZCM21A28HMA |
Cabos de chicote retos MTP OM4 de fibra óptica MPO-LC de 2,0 mm |
| 7236054 ZCM21A58HMA |
Cabos de chicote retos MTP OM4 de fibra óptica MPO-LC de 2,0 mm |
Métodos de Conexão para Polaridade MPO/MTP
MTP - Estrutura Simplex de 8 x LC - Tipo 1
MTP - Estrutura Duplex de 4 x LC - Tipo 2
MTP - Estrutura LC Uniboot de 4 x - Tipo 3
Detalhes dos Materiais
Embalagem
Todos os cabos de fibra óptica são rotulados e marcados pela OMC como padrão. Os tamanhos de caixa disponíveis incluem 34×22×15 cm, 44×34×24 cm e 54×39×34 cm. A seleção da caixa depende da quantidade do pedido. Opções de embalagem personalizadas estão disponíveis.
Serviços OEM/ODM
- Cor do cabo, impressão e material da jaqueta personalizados
- Rotulagem OEM, anéis de identificação e etiquetas de cabo
- Caixas personalizadas e marcas de envio
- Diferentes níveis de qualidade disponíveis
