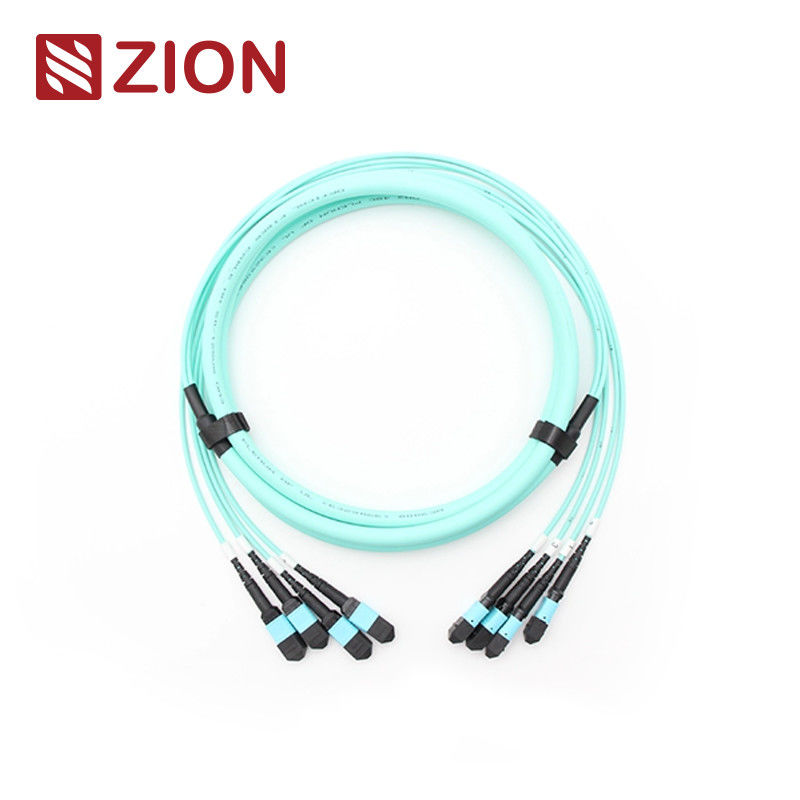

48F (4x12) MPO OM3 Fibra Óptica
(4*12) 48F MPO OM3 Fibra Óptica
Código de Sião e Descrição
Código Zion:ZCM12C7HIAX
Descrição:(4*12) 48F MPO OM3 Fibra Óptica
O conector MPO é um tipo de conector multi-fibra projetado para ambientes de alta densidade.e conexões internas dentro de equipamentos de transceptores ópticos com suporte a 40G, 100G e tecnologias QSFP+.
Os tipos de conectores MPO são distinguidos de acordo com os regulamentos da IEC 61754-7 por número de núcleos, sexo (masculino/feminino) e polaridade (PC ou APC).
Os cabos MPO/MTP 24F-144F são terminados com conectores MPO/MTP em ambas as extremidades. Estes cabos ligam os módulos MPO/MTP como ligações permanentes e estão disponíveis com 12, 24, 48, 60, 72, 96,e 144 fibras, suportando velocidades de até 10/40/100Gbps para soluções de data center.
Conectores Padrão industrial
MPO SingleMode
Referência:IEC 61754-7
Detalhes da habitação:SM APC: Conectores verdes+saco preto (MPO de perda padrão)
SM APC: conectores amarelos+saco preto (MPO com perdas super baixas)
MPO Multimodo
Referência:IEC 61754-7
Detalhes da habitação:OM1&OM2 PC: conectores bege + bota preta (MPO de perda padrão)
OM3&OM4 PC: Conectores Aqua+Bota preta (MPO padrão e super de baixa perda)
OM3&OM4 PC: Conectores Heather Violet + botão preto (MPO de perda padrão)
- Cumprir o padrão IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) compatível
- Compatibilidade com o canal de fibra 10G
- 40G e 100G IEEE 802.3
Especificações ópticas
| Parâmetro |
Especificações |
| Perda de inserção (MPO) Modo único (APC polido a 8 graus) |
Perda padrão: ≤ 0,75 dB (max), ≤ 0,50 dB (típico)
Super Baixa perda: ≤ 0,35 dB (max), ≤ 0,20 dB (típico) |
| Perda de inserção (MPO) Multimodo (PC Flat Polish) |
Perda padrão: ≤ 0,6 dB (max), ≤ 0,50 dB (típico)
Super Baixa perda: ≤ 0,35 dB (max), ≤ 0,20 dB (típico) |
| Perda de inserção (LC/SC/FC/ST) Modo único (APC polido a 8 graus) |
≤ 0,3 dB |
| Perda de inserção (LC/SC/FC/ST) Multimodo (PC Flat Polish) |
≤ 0,3 dB |
| Perda de retorno (MPO) modo único (APC polido a 8 graus) |
≥ 60 dB ((8 graus de polimento) |
| Perda de retorno (MPO) Multimodo (PC Flat Polish) |
≥ 25 dB |
| O valor da posição em risco deve ser calculado de acordo com o método de classificação da posição em risco. |
APC ≥ 60 dB; UPC ≥ 50 dB |
| Durabilidade |
Mudança típica < 0,3 dB (200 acasalamentos) |
| Intercambiáveis |
≤ 0,2 dB |
| Ensaio de inserção e puxa |
500 vezes, IL< 0,5 dB |
| Resistência à tração |
> 70N |
| Temperatura de funcionamento em modo único (APC) |
-40°C a +85°C |
Características
- Baixa perda de inserção, alta perda de retorno
- Conector multi-fibra baseado em MT, 4,8terminações e conjuntos de conectores de fibras 12, 24
- Solução económica para a eliminação em massa de fibras
- Projetado para aplicações SM e MM de baixa perda e perda padrão
- Disponíveis cabos redondos robustos, cabos ovais e opções de fita nua
- Casas codificadas por cores disponíveis para diferenciar o tipo de fibra, o tipo de polimento e/ou a qualidade dos conectores
- Bom em repetibilidade e intercâmbio
Aplicação
12F MPO-LC/SC/FC/ST Cabos de alça reta projetados para 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e centros de dados de alta densidade. Otimizados para aplicações de centros de dados de alta densidade 10/40/100G.
Todos os conectores MPO da OMC são da Senko/Nissin/Sumitomo.
- O aplicativo Data Center com ambiente de alta densidade
- A fibra óptica para o edifício
- Aplicação de conectores internos em equipamentos de fibra
Regras de nomeação e informações de confirmação de ordem
Carregar Pull Tab Para Senko MPO
24F-144F MPO/MTP Trunk Cable
Produtos Materiais - Cabo
Conector e canal de fibra
Nota:O conector feminino deve ligar-se ao tipo de conector masculino.
Desenho do cabo do tronco MPO-MPO 12F
| Comprimento total (L) (m) |
Duração da tolerância (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5% x L/-0 |
Três métodos de ligação ajudam a manter a polaridade MTP/MPO correta
Uma vez que o conector unitário do cabo MPO/MTP 24F-144F é 12F MPO/MTP, ele tem a mesma polaridade que um único cabo MPO/MTP.
Detalhes do material
O cabo MPO/MTP da Zion Communication
- 7236055 ZCM12C2HIA: (4*12)48F MPO SM Fibra óptica cabo de tronco
- 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 Fibra óptica cabo de tronco
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 Fibra Óptica
- 7236058 ZCM22C2HIA: (4*12)48F MTP SM Fibra óptica cabo tronco
- 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 Fibra óptica cabo de tronco
- 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 Fibra Óptica
Embalagem
Este pacote de cabo de fibra óptica, de fácil manuseio e bem protegido, foi rotulado e marcado pela OMC como padrão.A escolha da embalagem depende da quantidade de mercadorias- Embalagem personalizada disponível.
Serviço OEM/ODM
As opções de personalização incluem:
- Cor do cabo, letra de impressão, material da capa do cabo, cor do conector
- Etiqueta OEM, anel de identificação, etiqueta do cabo, caixa, marcas de envio
- Diferentes níveis de qualidade
| Imagem |
Descrição do produto |
Categoria |
|
(4*12) 48F MPO SM Fibra óptica cabo de tronco |
Rede óptica, MPO-MTP TRUNK CABLE, MTP/MPO, componentes ópticos |
|
(4*12) 48F MPO OM3 Fibra Óptica |
Rede óptica, MPO-MTP TRUNK CABLE, MTP/MPO, componentes ópticos |
|
(4*12) 48F MPO OM4 Fibra Óptica |
Rede óptica, MPO-MTP TRUNK CABLE, MTP/MPO, componentes ópticos |
|
(4*12) 48F MTP SM Fibra Óptica |
Rede óptica, MPO-MTP TRUNK CABLE, MTP/MPO, componentes ópticos |
|
(4*12) 48F MTP OM3 Fibra óptica cabo de tronco |
Rede óptica, MPO-MTP TRUNK CABLE, MTP/MPO, componentes ópticos |
|
(4*12) 48F MTP OM4 Fibra Óptica |
Rede óptica, MPO-MTP TRUNK CABLE, MTP/MPO, componentes ópticos |
