48F MPO OM4 Fibra Óptica

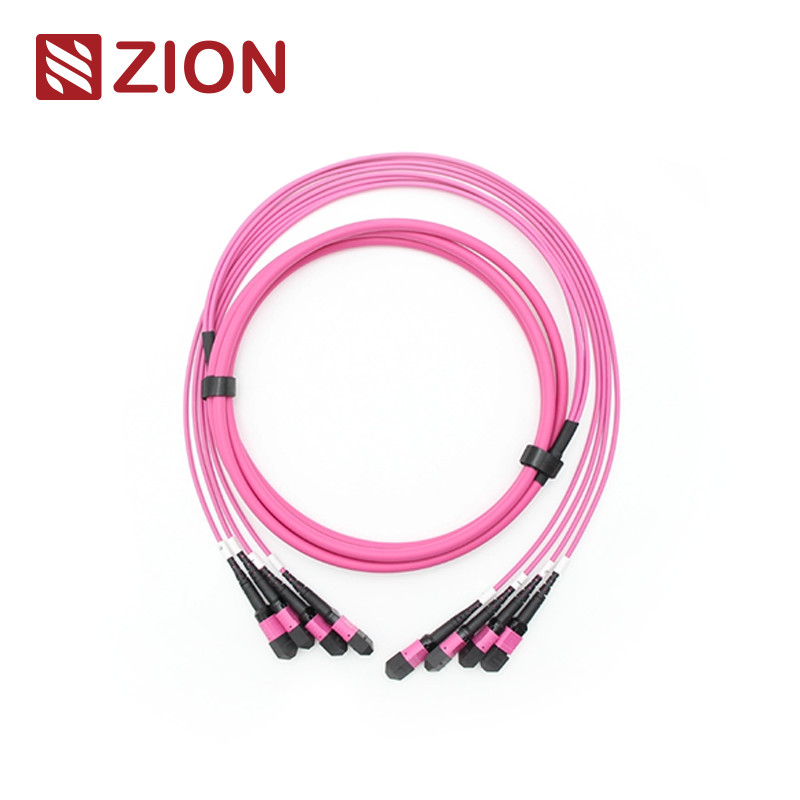

(4×12) 48F MPO OM4 Fibra Óptica
Código Zion:ZCM12C8HIAX
Descrição:(4×12) 48F MPO OM4 Fibra Óptica
O conector MPO é um conector multi-fibra projetado para ambientes de alta densidade.e conexões internas dentro de equipamentos de transceptores ópticos com suporte a 40G, 100G e tecnologias QSFP+.
Os tipos de conectores MPO são classificados de acordo com as normas IEC 61754-7 com base na contagem de núcleos, sexo (masculino/feminino) e tipo de polir (PC ou APC).
Visão geral do produto
24F-144F MPO/MTP cabos tronco são terminados com MPO/MTP conectores em ambas as extremidades, criando ligações permanentes entre MPO/MTP módulos.Estes cabos suportam velocidades de até 10/40/100Gbps para soluções de data center.
Normas industriais dos conectores
Referência MPO para modo único:IEC 61754-7
Detalhes do MPO Single Mode Housing:SM APC: Conectores verdes+boot preto (MPO de perda padrão); Conectores amarelos+boot preto (MPO de perda super baixa)
Referência MPO Multimodo:IEC 61754-7
Detalhes do MPO Multimode HousingOM1&OM2 PC: conectores bege + bota preta; OM3&OM4 PC: conectores Aqua + bota preta; OM3&OM4 PC: conectores Heather Violet + bota preta
- Cumprir a norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) compatível
- Cablagem estruturada por TIA-568-C
- Compatibilidade com o canal de fibra 10G
- 40G e 100G compatíveis com a norma IEEE 802.3
Especificações ópticas
Perda de inserção (MPO) Modo único (APC polido a 8 graus):Perda padrão: ≤ 0,75 dB (max), ≤ 0,50 dB (Típico); Perda super baixa: ≤ 0,35 dB (max), ≤ 0,20 dB (Típico)
Perda de inserção (MPO) Multimodo (PC Flat Polish):Perda padrão: ≤ 0,6 dB (max), ≤ 0,50 dB (Típico); Perda super baixa: ≤ 0,35 dB (max), ≤ 0,20 dB (Típico)
Perda de retorno (MPO) Modo único (APC polido a 8 graus):≥ 60 dB
Perda de retorno (MPO) Multimodo (PC Flat Polish):≥ 25 dB
Durabilidade:Mudança típica < 0,3 dB (200 acasalamentos)
Intercâmbio:≤ 0,2 dB
Teste de inserção-puxação:500 vezes, IL < 0,5 dB
Resistência à tração:> 70N
Temperatura de funcionamento em modo único (APC):-40°C a +85°C
Características fundamentais
- Baixa perda de inserção, alta perda de retorno
- Conector multi-fibras baseado em MT com terminações de fibras 4, 8, 12 e 24
- Solução económica para a eliminação em massa de fibras
- Projetados para aplicações de baixa perda e perda padrão, de modo único e multimodo
- Cabos redondos robustos, cabos ovais e opções de fitas nuas
- Casas codificadas por cores para facilitar a identificação do tipo de fibra
- Excelente repetibilidade e intercâmbio
Aplicações
12F MPO-LC/SC/FC/ST cabos de alça reta são projetados para 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e centros de dados de alta densidade.
- Aplicações de centros de dados com ambientes de alta densidade
- Instalações de fibra para o edifício
- Aplicações de conectores internos em equipamentos de fibra
Regras de nomeação e confirmação de ordem
Carregar Pull Tab Para Senko MPO
Materiais do produto - Cabos
Conector e canal de fibra
Nota:Os conectores femininos devem ligar-se a tipos de conectores masculinos.
Desenho do cabo do tronco MPO-MPO 12F
Tolerância de comprimento global:0
11040Três métodos de ligação para a polaridade MTP/MPO
O conector unitário do cabo MPO/MTP 24F-144F é 12F MPO/MTP, mantendo a mesma polaridade dos cabos MPO/MTP únicos.
Detalhes do material
Cabelas de tronco MPO/MTP de comunicação Zion
- 7236055 ZCM12C2HIA: (4×12)48F MPO SM Fibra óptica cabo de tronco
- 7236056 ZCM12C7HAA: (4×12)48F MPO OM3 Fibra Óptica
- 7236057 ZCM12C8HMAX: (4×12)48F MPO OM4 Fibra Óptica
- 7236058 ZCM22C2HIA: (4×12)48F MTP SM Fibra óptica cabo de tronco
- 7236059 ZCM22C7HAA: (4×12)48F MTP OM3 Fibra Óptica
- 7236060 ZCM22C8HMA: (4×12)48F MTP OM4 Fibra Óptica
Embalagem
Este pacote de cabo de fibra óptica de fácil manuseio e bem protegido é rotulado e marcado pela OMC como padrão.A escolha da embalagem depende da quantidade- Embalagem personalizada disponível.
Serviços OEM/ODM
- Cor de cabo personalizada, impressão, material da jaqueta e cores dos conectores
- Etiquetas OEM, anéis de identificação, etiquetas de cabo, caixas e marcas de envio
- Disponíveis diferentes níveis de qualidade
