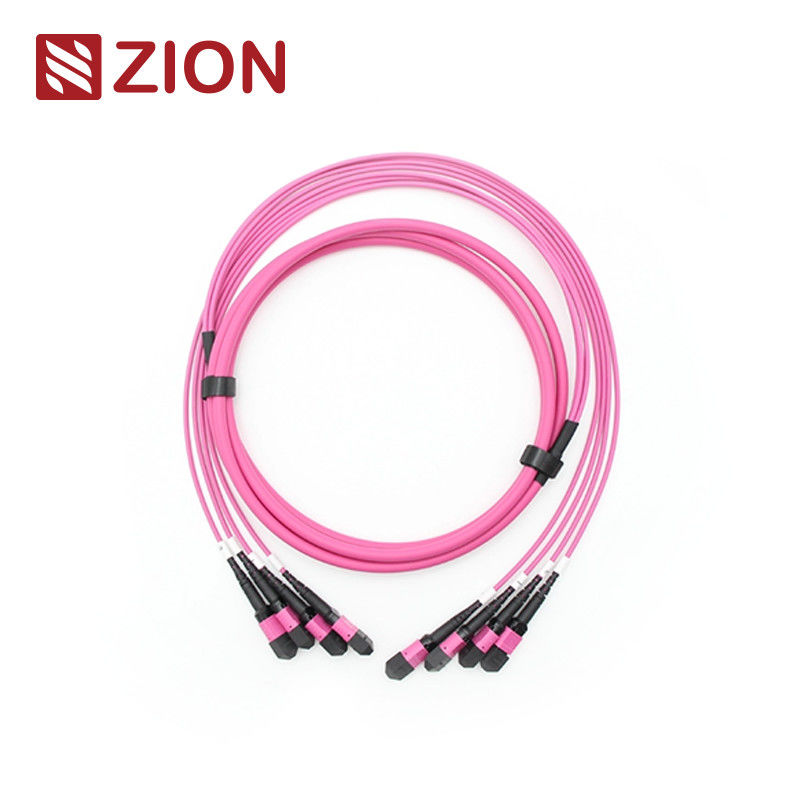

Cabo Tronco de Fibra Óptica 4x12 48F MPO OM4 Monomodo Multimodo

Código de Sião e Descrição

Código de Zion: ZCM12C8HIAX
Descrição de Sião:(4*12)48F MPO OM4 Fibra Óptica Turnk Cable

O conector MPO é um tipo de conector de fibra.O sistema de pré-conexão de fibra de alta densidade MPO é actualmente utilizado principalmente em ambientes de alta densidade de centros de dados., a aplicação de fibra óptica no edifício e as aplicações de ligação interna no interior do equipamento transceptor óptico, como o dispositivo óptico, 40G, 100G, QSFP+.

Os tipos de conectores MPO são distinguidos de acordo com os regulamentos IEC 61754-7: números de núcleo (número de matriz), cabeça masculina (Male, Female), polaridade (PC ou APC).

24F-144F MPO/MTP TRUNK CABLE é terminado com um conector MPO/MTP em ambas as extremidades.Os cabos Patch/trunk estão disponíveis com 12, 24, 48,6072,96,144fibres. Suporte de velocidades de até 10/40/100Gbps soluções de data center. Eles são tipicamente adotados para interconectar cassetes, painéis ou MPO robusto / MTP ventilador-out,e facilitar a rápida implantação de cablagem backbone de alta densidade em centros de dados e outros ambientes de alta fibra. Além disso, MPO / MTP também fornece muita flexibilidade e conveniência uma vez que você tem que mudar o estilo do conector nos painéis de patch.apenas instalar um novo cassete com o novo estilo de conector no lado de conexão cruzada do painel do patch.

Conectores ◄ Padrão industrial

MPO SingleModeReferência:IEC 61754-7

MPO SingleModeDetalhes da habitação:SM APC: Conectores verdes+saco preto (MPO de perda padrão)
SM APC: conectores amarelos+saco preto (MPO com perdas super baixas)

MPO MultimodoReferência:IEC 61754-7

MPO MultimodoDetalhes da habitação:OM1&OM2 PC: Conectores bege + bota preta (MPO de perda padrão)
OM3&OM4 PC: Conectores Aqua + bota preta (MPO padrão e super com baixa perda)
OM3&OM4 PC: Conectores Heather Violet + botão preto (MPO de perda padrão)

• Cumprir o padrão IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) compatível
• Compatibilidade com o canal de fibra 10G
• 40G e 100G IEEE 802.3

Especificações ópticas

Perda de inserção (MPO) ((IEC 61300-3-34)Modo único (APC)Polido a 8 graus):Perda padrão:≤ 0,75dB ((máximo), ≤ 0,50dB ((típico); Super Baixa perda:≤ 0,35 dB (max), ≤ 0,20 dB (típico)

Perda de inserção (MPO) (IEC 61300-3-34)Multimodo (PCLâmina plana):Perda padrão:≤ 0,6 dB (max), ≤ 0,50 dB (típico); Super Baixa perda:≤ 0,35 dB (max) ≤ 0,20 dB (típico)

Perda de inserção (LC/SC/FC/ST) (IEC 61300-3-6)Modo único (APC polido a 8 graus):≤ 0,3 dB

Perda de inserção (LC/SC/FC/ST) (IEC 61300-3-6)Multimodo (PC Flat Polish):≤ 0,3 dB

Perda de retorno (MPO)Modo único (APC)Polido a 8 graus):≥ 60 dB(Poluição de 8 graus)

Perda de retorno (MPO)Multimodo (PCLâmina plana):≥ 25 dB

Perda de retorno ((LC/SC/FC/ST):APC ≥ 60 dB; UPC ≥ 50 dB

Perda de retorno ((LC/SC/FC/ST):≥ 35 dB

Durabilidade:Mudança típica < 0,3 dB (200 acasalamentos)

Intercambiáveis : ≤ 0,2 dB

Teste de inserção-puxação: 500 vezes, IL- Não.0.5 dB

Resistência à tração:> 70N

Temperatura de funcionamentoModo único (APC):-40°C a +85°C

Características

• Baixa perda de inserção, alta perda de retorno
• Conector multi-fibra baseado em MT, 4,8terminações e conjuntos de conectores de fibras 12, 24
• Solução económica para a eliminação em massa de fibras
• Projetado para aplicações SM e MM de baixa perda e perda padrão
• Disponíveis cabos redondos robustos, cabos ovais e opções de fita nua
• Casas codificadas por cores disponíveis para diferenciar o tipo de fibra, o tipo de polimento e/ou a qualidade dos conectores
• Bom em repetibilidade e intercâmbio

Aplicação

12F MPO- LC/SC/FC/ST Cabos de alça reta projetados para 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e data center de alta densidade.
Todos os conectores MPO da OMC são da Senko/Nissin/Sumitomo.

• A aplicação Data Center com ambiente de alto grau de densidade
• A fibra óptica para o edifício
• Aplicação de conectores internos em equipamentos de fibra.

Regras de nomeação e informações de confirmação da encomenda:

Carregar Pull Tab Para Senko MPO

24F-144F MPO/MTP TRUNK CABLE

Produtos Materiais-cabo

Nota: O conector feminino deve ser ligado ao tipo de conector masculino.

Desenho do cabo MPO-MPO 12F Trunk.

Três métodos de ligação ajudam a manter a polaridade MTP/MPO correta

Porque 24F-144F MPO / MTP cabo tronco ′s conector de unidade é 12F MPO / MTP, por isso tem a mesma polaridade do único 12F
Cabo MPO/MTP.

Detalhes do material

CABEL TRUNK MPO/MTP da Zion Communication

• 7236055 ZCM12C2HIA: (4*12)48F MPO SM Fibra Óptica Turnk Cable
• 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 Fibra Óptica Turnk Cable
• 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 Fibra Óptica Turnk Cable
• 7236058 ZCM22C2HIA: (4*12)48F MTP SM Fibra Óptica Turnk Cable
• 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 Fibra óptica Turnk Cable
• 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 Fibra Óptica Turnk Cable

Embalagem

Este pacote de cabos de fibra óptica, fácil de levar e bem protegido, foi rotulado e marcado pela OMC como padrão.

Tamanho de embalagem padrão: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.

A embalagem pode ser personalizada.

Serviço OEM/ODM para si

• Cor do cabo, letra de impressão, material da capa do cabo, cor do conector
• Rótulo OEM, anel de identificação, rótulo do cabo,Caixa, marcas de transporte
• Nível de qualidade diferente.
