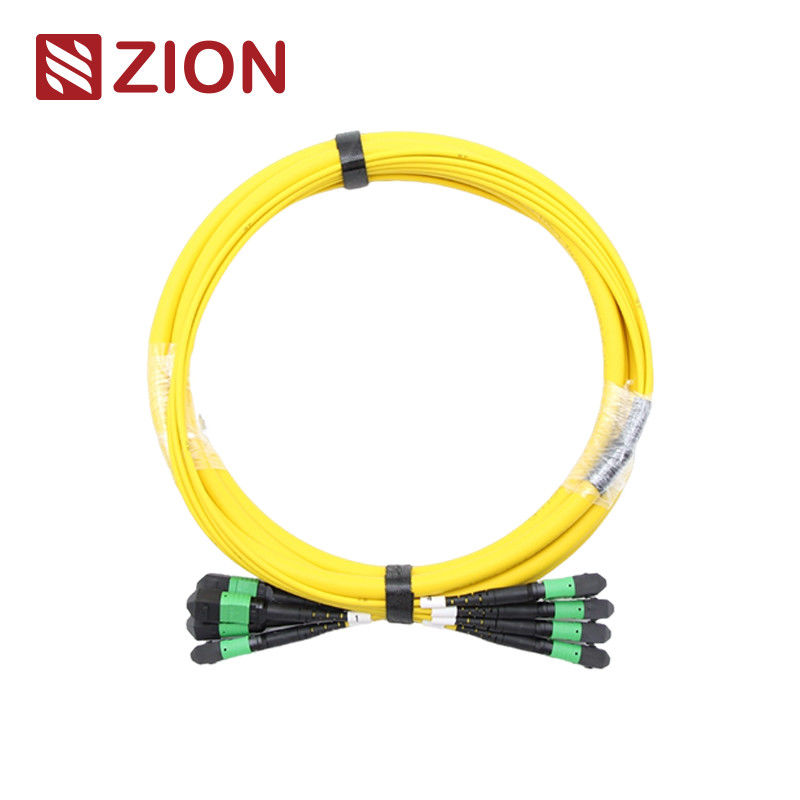

48F (4x12) MTP Single-Mode Fiber Optic Trunk Cable
Este cabo de tronco de fibra óptica de modo único de alta densidade (4*12) 48F MTP fornece conectividade confiável para aplicações exigentes de data center e telecomunicações.
Identificação do produto
Código Zion:ZCM22C2HIAX
Descrição:(4*12) 48F MTP SM Fibra Óptica
Visão geral do conector MTP
O conector MTP (Multi-Fiber Push On) é um tipo de conector multi-fibra de alta densidade projetado para ambientes de data center, aplicações de fibra para o edifício,e ligações internas em equipamentos de transceptores ópticos com suporte a 40G, 100G e tecnologias QSFP+.
Os conectores MTP são classificados de acordo com os padrões EIA/TIA-604-5 com base na contagem de fibras, sexo (Homem/Femeia) e tipo de polimento (PC ou APC).
Especificações do cabo de tronco
24F-144F MPO/MTP cabos tronco são terminados com MPO/MTP conectores em ambas as extremidades, criando ligações permanentes entre MPO/MTP módulos.Estes cabos suportam velocidades de até 10/40/100Gbps soluções de data center.
Esses cabos troncais interconectam cassetes, painéis ou ventiladores MPO / MTP robustos, permitindo a rápida implantação de cabos de backbone de alta densidade em centros de dados e outros ambientes de alta contagem de fibras.
Conformidade com as normas industriais
Referência MTP de modo único:EIA/TIA-604-5
Detalhes do MTP Single Mode HousingSM APC: conectores verdes+boot preto (MTP de perda padrão); conectores amarelos+boot preto (MTP de perda super baixa)
Referência MTP Multimodo:EIA/TIA-604-5
Detalhes do MTP Multimode HousingOM1&OM2 PC: conectores bege + bota preta; OM3&OM4 PC: conectores Aqua + bota preta; OM3&OM4 PC: conectores Heather Violet + bota preta
- Cumprir a norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) compatível
- Cablagem estruturada por TIA-568-C
- Compatibilidade com o canal de fibra 10G
- 40G e 100G compatíveis com a norma IEEE 802.3
Especificações de desempenho óptico
Perda de inserção (MTP) - Modo único (APC polido a 8 graus):
Perda padrão: ≤ 0,75 dB (max), ≤ 0,50 dB (típico)
Super Baixa perda: ≤ 0,35 dB (max), ≤ 0,20 dB (típico)
Perda de inserção (MTP) - Multimodo (PC Flat Polish):
Perda padrão: ≤ 0,6 dB (max), ≤ 0,50 dB (típico)
Super Baixa perda: ≤ 0,35 dB (max), ≤ 0,20 dB (típico)
Perda de inserção (LC/SC/FC/ST):
Modo único (APC): ≤ 0,3 dB
Multimodo (PC): ≤ 0,3 dB
O valor da dívida deve ser calculado de acordo com o método de classificação da dívida.≥ 60 dB
Perda de retorno (MTP) - Multimodo (PC):≥ 25 dB
Durabilidade:Mudança típica < 0,3 dB (200 acasalamentos)
Intercâmbio:≤ 0,2 dB
Teste de inserção-puxação:500 vezes, IL < 0,5 dB
Resistência à tração:> 70N
Temperatura de funcionamento - modo único:-40°C a +85°C
Características fundamentais
- Baixa perda de inserção, alto desempenho de perda de retorno
- Conector multi-fibra baseado em MT com terminações de fibras 4, 8, 12 e 24
- Solução económica para a eliminação em massa de fibras
- Projetado para aplicações SM e MM de baixa perda e perda padrão
- Cabos redondos robustos, cabos ovais e opções de fitas nuas
- Casas codificadas por cores para facilitar a identificação do tipo de fibra e do tipo de polimento
- Excelente repetibilidade e intercâmbio
Aplicações
Os conectores MTP da OMC da Senko/Nissin/Sumitomo são ideais para:
- Ambientes de centros de dados de alta densidade
- Instalações de fibra para o edifício
- Conexões internas no equipamento de fibra óptica
Documentação do produto
Carregue a aba de puxar para o Senko MTP
Materiais de construção de cabos
Configuração do conector e do canal de fibra
Nota: Os conectores femininos devem estar ligados a tipos de conectores masculinos para um funcionamento adequado.
Desenho Técnico do cabo de tronco MTP-MTP 12F
Especificações de tolerância de comprimento
| Comprimento total (L) (m) |
Tolerância de comprimento (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5% x L/-0 |
Métodos de ligação por polaridade MTP/MPO
Como o conector unitário do cabo MPO/MTP 24F-144F é 12F MPO/MTP, ele mantém a mesma polaridade dos cabos MPO/MTP únicos.
Especificações do material
Modelos populares de MPO/MTP Trunk Cable
- 7236055 ZCM12C2HIAX: (4*12)48F MPO SM Fibra óptica cabo de tronco
- 7236056 ZCM12C7HAAX: (4*12)48F MPO OM3 Fibra Óptica
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 Fibra Óptica
- 7236058 ZCM22C2HIAX: (4*12)48F MTP SM Fibra óptica cabo de tronco
- 7236059 ZCM22C7HAAX: (4*12)48F MTP OM3 Fibra Óptica
- 7236060 ZCM22C8HMAX: (4*12)48F MTP OM4 Fibra Óptica
Informações sobre a embalagem
Todos os cabos de fibra óptica são rotulados e marcados pela OMC como padrão.As opções de embalagem personalizadas estão disponíveis.
Serviços OEM/ODM
As opções de personalização incluem:
- Cor do cabo, impressão e material da jaqueta
- Etiquetas OEM, anéis de identificação, etiquetas de cabo, caixas e marcas de envio
- Diferentes níveis de qualidade para satisfazer requisitos específicos
