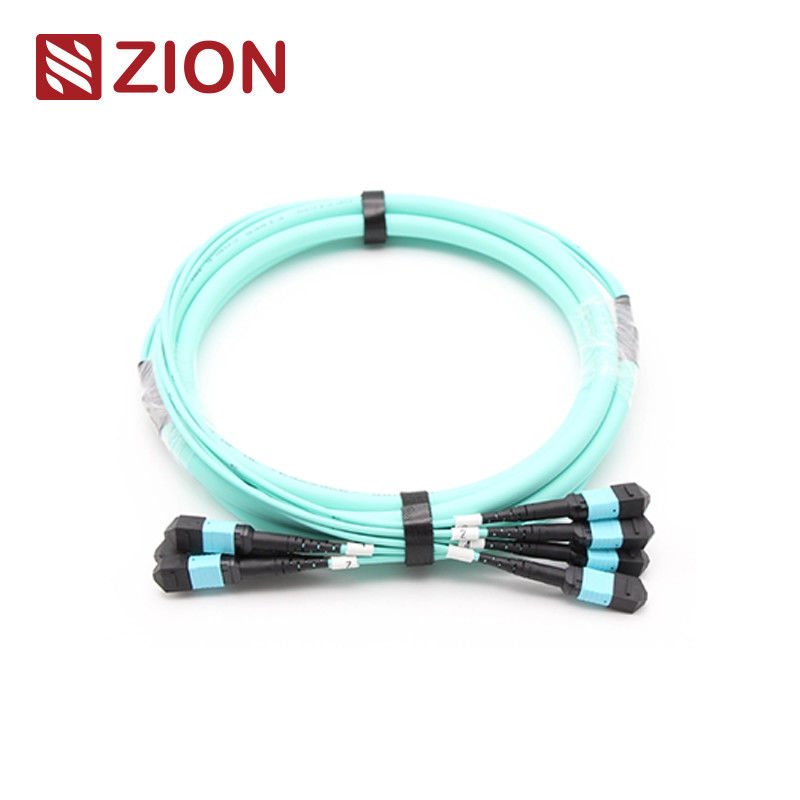

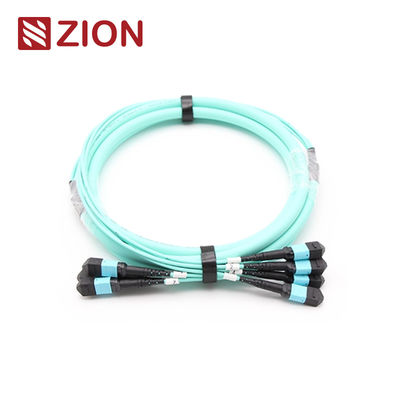

Cabo tronco de fibra óptica MTP OM3 48F(4x12)
Cabo tronco MTP OM3 de 48 fibras de alta densidade projetado para aplicações em data centers, suportando transmissão de dados 10G/40G/100G.
Código Zion: ZCM22C7HIAX
Descrição Zion: Cabo tronco de fibra óptica MTP OM3 (4*12)48F
O conector MTP é um tipo de conector push-on multi-fibra projetado para ambientes de alta densidade. Este sistema é usado principalmente em data centers, aplicações de fibra para o edifício e conexões internas dentro de equipamentos transceptores ópticos que suportam as tecnologias 40G, 100G e QSFP+.
Os tipos de conectores MTP são classificados de acordo com os regulamentos EIA/TIA-604-5 com base nos números de núcleo, gênero (macho/fêmea) e polaridade (PC ou APC).
Visão geral do produto
Cabos tronco MPO/MTP de 24F-144F são terminados com conectores MPO/MTP em ambas as extremidades, conectando módulos MPO/MTP como links permanentes. Disponíveis em configurações de fibra de 12, 24, 48, 60, 72, 96 e 144, esses cabos suportam velocidades de até 10G/40G/100Gbps para soluções de data center.
Padrões Industriais de Conectores
MTP Monomodo
Referência: EIA/TIA-604-5
Detalhes da carcaça:
SM APC: Conectores verdes + bota preta (MTP de perda padrão)
SM APC: Conectores amarelos + bota preta (MTP de perda super baixa)
MTP Multimodo
Referência: EIA/TIA-604-5
Detalhes da carcaça:
OM1 e OM2 PC: Conectores bege + bota preta (MTP de perda padrão)
OM3 e OM4 PC: Conectores aqua + bota preta (MTP de perda padrão e super baixa)
OM3 e OM4 PC: Conectores violeta heather + bota preta (MTP de perda padrão)
- Atende ao padrão IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; em conformidade com TIA-604-5(FOCIS5)
- Cabeamento estruturado por TIA-568-C
- Em conformidade com 10G Fiber Channel
- Em conformidade com 40G e 100G IEEE 802.3
Especificações Ópticas
Perda de inserção (MTP) Monomodo (APC polido de 8 graus):
Perda padrão: ≤0,75dB (máx), ≤0,50dB (Típico)
Perda super baixa: ≤0,35dB (máx), ≤0,20dB (Típico)
Perda de inserção (MTP) Multimodo (polimento plano PC):
Perda padrão: ≤0,6dB (máx), ≤0,50 (Típico)
Perda super baixa: ≤0,35dB (máx), ≤0,20dB (Típico)
Perda de inserção (LC/SC/FC/ST) Monomodo (APC polido de 8 graus): ≤0,3dB
Perda de inserção (LC/SC/FC/ST) Multimodo (polimento plano PC): ≤0,3dB
Perda de retorno (MTP) Monomodo (APC polido de 8 graus): ≥60dB
Perda de retorno (MTP) Multimodo (polimento plano PC): ≥25dB
Perda de retorno (LC/SC/FC/ST): APC≥60dB; UPC≥50dB
Durabilidade: <0,3dB de mudança típica (200 acoplamentos)
Intercambialidade: ≤0,2dB
Teste de inserção-extração: 500 vezes, IL＜0,5dB
Resistência à tração: >70N
Tempos de conexão: >600
Temperatura de operação Monomodo (APC): -40°C a +85°C
Principais características
- Baixa perda de inserção, alta perda de retorno
- Conector multi-fibra baseado em MT com terminações de fibra 4, 8, 12 e 24
- Solução econômica para terminação em massa de fibra
- Projetado para aplicações SM e MM de baixa perda e perda padrão
- Opções de cabo redondo reforçado, cabo oval e fita nua
- Carcaças com código de cores para fácil identificação do tipo de fibra
- Repetibilidade e intercambialidade excelentes
Aplicações
Todos os conectores OMC MTP são provenientes de Senko/Nissin/Sumitomo. Os cabos de ligação de fibra MTP são usados em três áreas principais:
- Ambientes de data center de alta densidade
- Instalações de fibra para o edifício
- Conexões internas dentro de equipamentos de fibra óptica
Documentação do produto
Guia de pressão e tração para Senko MTP
Materiais e construção do cabo
Conector e Fiber Channel
Observação: Os conectores fêmeas devem ser conectados com os tipos de conectores machos.
Desenho do cabo tronco MTP-MTP 12F
Especificações de tolerância de comprimento
| Comprimento total (L) (m) |
Tolerância de comprimento (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5% x L/-0 |
Métodos de conexão de polaridade MTP/MPO
Três métodos de conexão garantem a polaridade MTP/MPO adequada. Como o conector da unidade do cabo tronco MPO/MTP de 24F-144F é MPO/MTP de 12F, ele mantém a mesma polaridade dos cabos tronco MPO/MTP de 12F individuais.
Detalhes do material
Produtos relacionados
Cabos tronco MPO/MTP populares da Zion Communication:
- 7236055 ZCM12C2HIA: Cabo tronco de fibra óptica MPO SM (4*12)48F
- 7236056 ZCM12C7HAA: Cabo tronco de fibra óptica MPO OM3 (4*12)48F
- 7236057 ZCM12C8HMAX: Cabo tronco de fibra óptica MPO OM4 (4*12)48F
- 7236058 ZCM22C2HIA: Cabo tronco de fibra óptica MTP SM (4*12)48F
- 7236059 ZCM22C7HAA: Cabo tronco de fibra óptica MTP OM3 (4*12)48F
- 7236060 ZCM22C8HMA: Cabo tronco de fibra óptica MTP OM4 (4*12)48F
Embalagem
Os cabos de fibra óptica são embalados em caixas protetoras com rotulagem OMC. Os tamanhos padrão das caixas incluem 34×22×15 cm, 44×34×24 cm e 54×39×34 cm. A seleção da caixa depende da quantidade. Embalagem personalizada disponível.
Serviços OEM/ODM
As opções de personalização incluem:
- Cor do cabo, impressão e material da capa
- Personalização da cor do conector
- Rotulagem OEM, anéis de identificação e etiquetas de cabo
- Caixas personalizadas e marcas de envio
- Diferentes níveis de qualidade disponíveis
