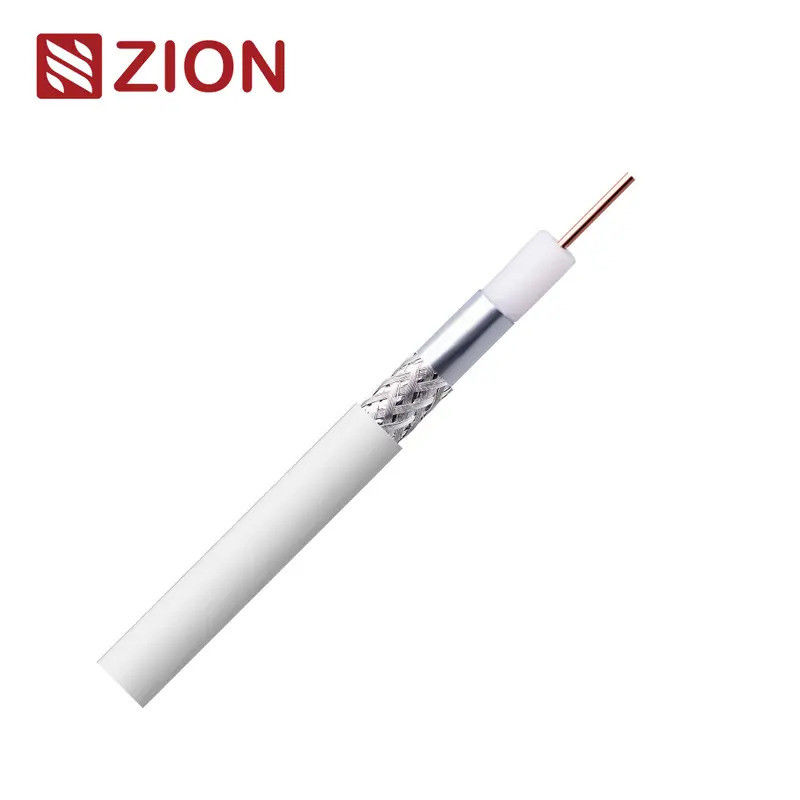

Cabo RG6+ com BRD703 SA Classe A++ Eca - Solução de transmissão de sinal de alta qualidade

Informações-chave e parâmetros de construção:

SKU:

7170001

Classe RCP

Eca

Padrões:

EN50117-9-2
CEI-UNEL 36762
EN50575

Material do condutor interno

Cobre puro (Cu)

Tamanho do condutor interno

1.13 ± 0,02 mm

Material de isolamento

Polietileno espumado ((PEG)

Tamanho do isolamento

40,75 ± 0,10 mm

Escudo 1

Alumínio/Fibra de poliéster (AL/PET)

Segmentação anti-água (dieléctrica)

Gelatina1

Escudo 2

Fios de trituração de cobre (CuSn)

72% de cobertura

Capa

Material: LSZH

OD: 6,60 ± 0,10 mm

Cor: Branco/Negro ou conforme o cliente

Aplicação

DOCSlS 3.1 (Sistema de dados sobre o coaxial)
CATV
4K-UHD
Instalação interna + externa

Características elétricas e propriedades físicas:

Impedância característica

200 MHz 75 ± 3 Ohms

Capacidade (@1kHz)

52 ± 2 pF/m Nom

Relação de velocidade

85% Nom.

Resistência interna do condutor

18 Ω/km

Resistência do condutor externo

100,7 Ω/km

Resistência do circuito

280,7 Ω/km

Voltagem de isolamento

3 kV

Corrente máxima (Ieff)

8 A

Perda de rendimento estrutural (SRL)

5 - 470 MHz

> 30 dB

470 - 1000 MHz

> 28 dB

1000 - 2000 MHz

> 26 dB

2000 - 3000 MHz

> 22 dB

Atenuação de rastreamento (SA)
SA-Classe A++

30 - 1000 MHz

> 110 dB

1000 - 2000 MHz

> 105 dB

2000 - 3000 MHz

> 90 dB

Impedância de transferência

5-30 MHz

- Não.2.5 mOhm/m

Min.Rádio de inclinação

35/70 mm

Max. Força de puxagem do cabo

150 N

Temperatura de funcionamento

-20 / +80 °C

Atenuação (a 20°C)

Frequência (MHZ)

Atenuamento máximo (dB/100m)

5

1.40

10

1.90

30

3.00

50

4.00

200

8.10

300

9.90

470

12.60

*Os dados acima referidos são apenas para referência, prevalece o relatório de ensaio da encomenda efetiva.

Informações do pedido:

Marcação

HANGZHOU ZION 7170002 75 OHM RG6+ BRD703 SA Classe A++ Eca EN50117-9-2 DDMMYY 001M-100M

Pacote

100M/Rol, 300M/WS (ou por pedido do cliente)

Prazo de entrega

Normalmente 25 dias após receber o depósito.

Marca

HELLOSIGNAL® OU OEM

Serviço em linha:

Wechat

+86 15088607575

Whatsapp

+86 15088607575

E-mail

Informações: info@zion-communication.com

Serviço personalizado OEM:

Cores

Podemos personalizar a cor da jaqueta baseada na RAL Classic

Impressão

Podemos imprimir palavras personalizadas no casaco.

Embalagem e rótulo

Podemos personalizar o design de bobinas, cartões e rótulos.
