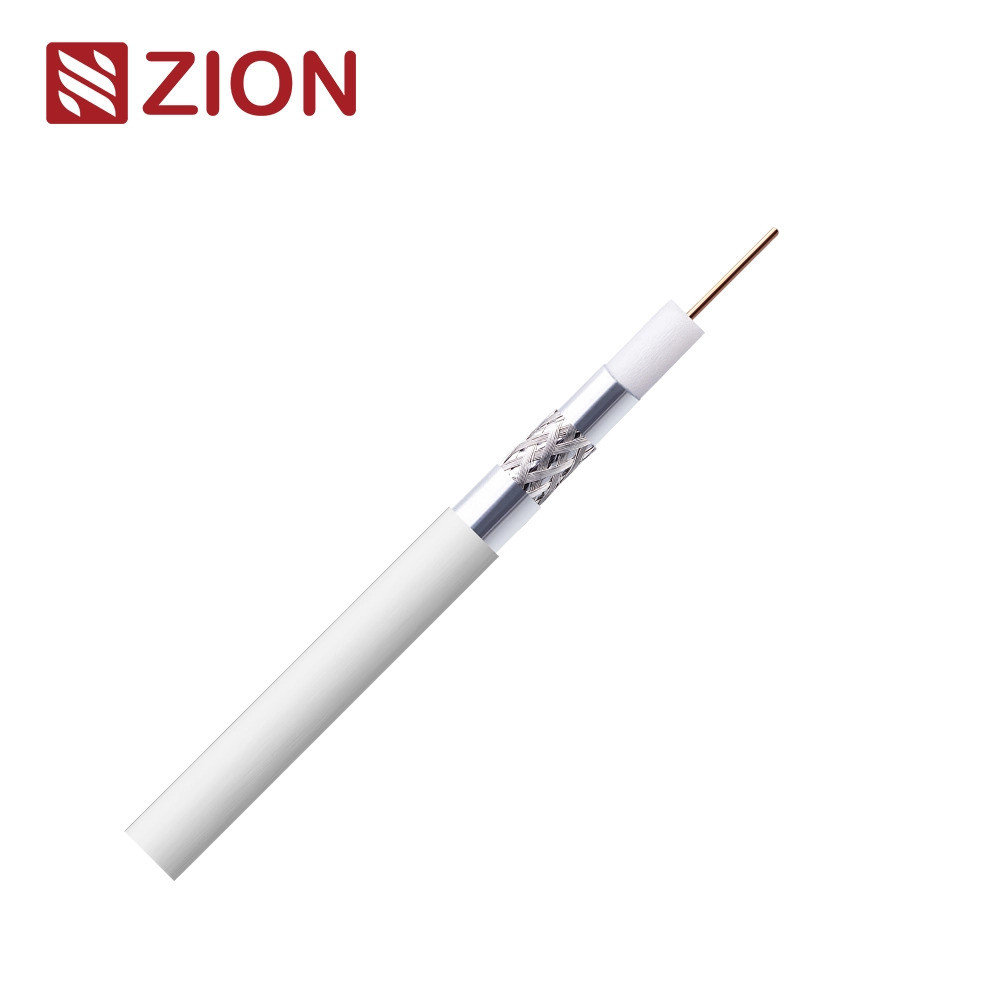

Cable RG59T com classe SA A++ Eca - Opção de transmissão de sinal superior

Informações-chave e parâmetros de construção:

SKU:

7170101

Classe RCP

Eca

Padrões:

EN50117-10-2
CEI-UNEL 36762
EN50575

Material do condutor interno

Cobre puro (Cu)

Tamanho do condutor interno

00,80 ± 0,02 mm

Material de isolamento

Polietileno espumado ((PEG)

Tamanho do isolamento

30,50 ± 0,10 mm

Escudo 1

Al/Pet/Al

Escudo 2

Fios de trituração de cobre (CuSn)

65% de cobertura

Escudo 3

Al/Pet

Capa

Material: PVC

OD: 5,20 ± 0,10 mm

Cor: Branco/Negro ou conforme o cliente

Aplicação

DOCSIS 3.1 (Dados sobre sistema coaxial)
CATV
4K-UHD
Instalação interna

Características elétricas e propriedades físicas:

Impedância característica

200 MHz 75 ± 3 Ohms

Capacidade (@1kHz)

52 ± 2 pF/m Nom

Relação de velocidade

85% Nom.

Resistência interna do condutor

35 Ω/km

Resistência do condutor externo

130,50 Ω/km

Resistência do circuito

480,50 Ω/km

Voltagem de isolamento

2.5 kV

Corrente máxima (Ieff)

4 A

Perda de rendimento estrutural (SRL)

5 - 470 MHz

> 33 dB

470 - 1000 MHz

> 27 dB

1000 - 2000 MHz

> 25 dB

2000 - 3000 MHz

> 23 dB

Atenuação de rastreamento (SA)
SA-Classe A++

30 - 1000 MHz

> 110 dB

1000 - 2000 MHz

> 95 dB

2000 - 3000 MHz

> 90 dB

Impedância de transferência

5-30 MHz

- Não.2.5 mOhm/m

Min.Rádio de inclinação

26/52 mm

Max. Força de puxagem do cabo

90 N

Temperatura de funcionamento

-20 / +80 °C

Atenuação (a 20°C)

Frequência (MHZ)

Atenuamento máximo (dB/100m)

5

2.10

10

2.90

30

4.50

50

5.70

200

11.10

300

13.70

470

17.40

*Os dados acima referidos são apenas para referência, prevalece o relatório de ensaio da encomenda efetiva.

Informações do pedido:

Marcação

HANGZHOU ZION 7170101 75 OHM RG59T SA Classe A++ Eca
EN50117-9-2 DDMMYY 001M-100M

Pacote

100M/Rol, 300M/WS (ou por pedido do cliente)

Prazo de entrega

Normalmente 25 dias após receber o depósito.

Marca

HELLOSIGNAL® OU OEM
