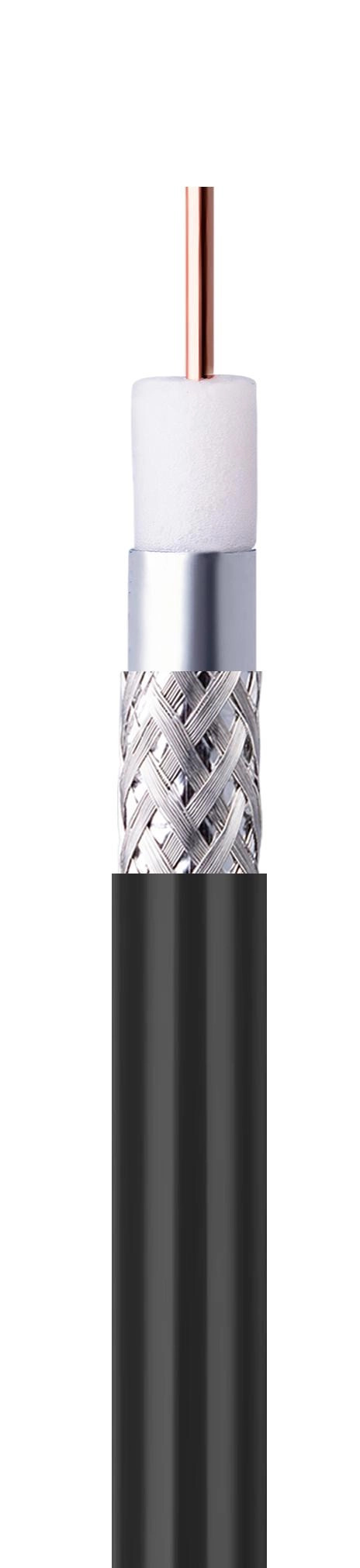

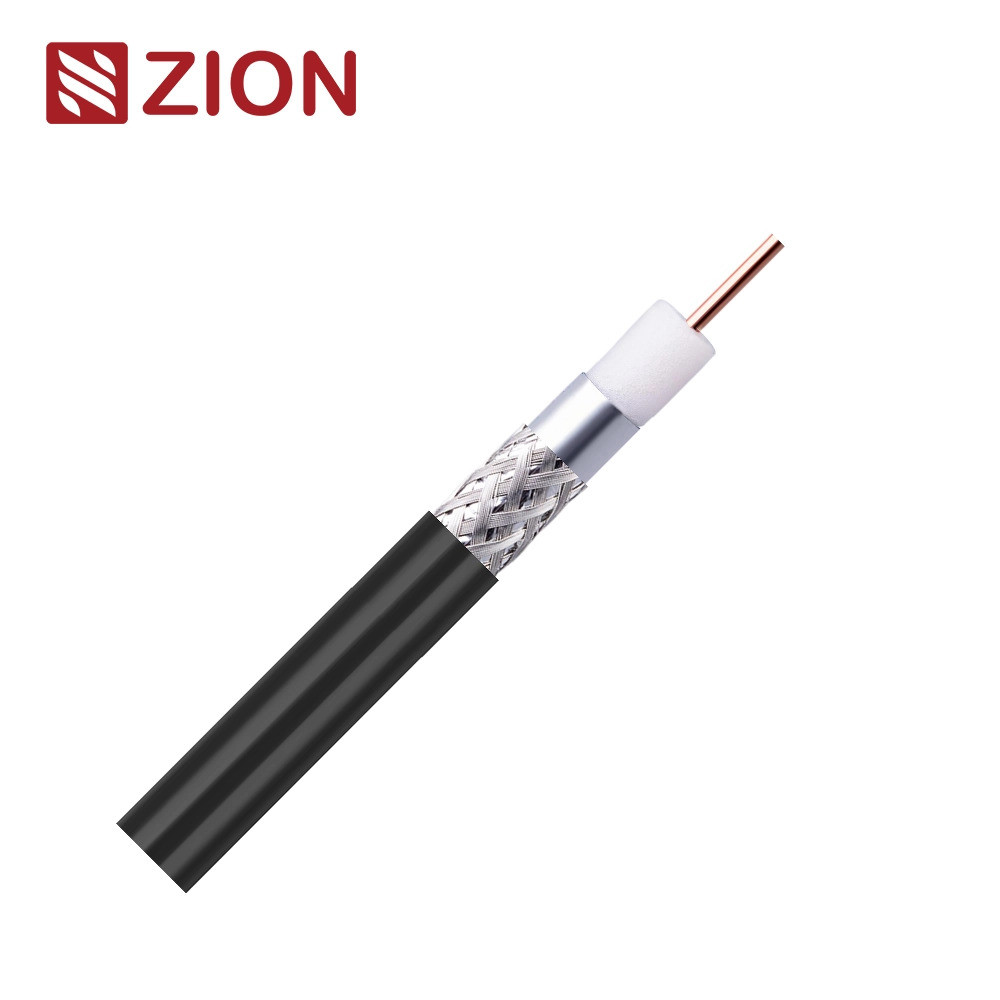

Cable RG11 - SA Classe A+ Fca Premium Opção de transmissão de sinal

Informações-chave e parâmetros de construção:

SKU:

7170203

Classe RCP

FCA

Padrões:

EN50117-11-2
CEI-UNEL 36762
EN50575

Material do condutor interno

Cobre puro (Cu)

Tamanho do condutor interno

10,63 ± 0,03 mm

Material de isolamento

Polietileno espumado ((PEG)

Tamanho do isolamento

7.20 ± 0,10 mm

Escudo 1

Al/Pet/Al+Sur

Escudo 2

Fios de trituração de cobre (CuSn)

78% de cobertura

Segmentação anti-água

- O que é isto?

Gelatina2

Capa

Material: PE

OD: 10,10 ± 0,15 mm

Cor: Branco/Negro ou conforme o cliente

Aplicação

DOCSIS 3.1 (Dados sobre sistema coaxial)
CATV
4K-UHD
Instalações exteriores e subterrâneas

Características elétricas e propriedades físicas:

Impedância característica

200 MHz 75 ± 3 Ohms

Capacidade (@1kHz)

52 ± 2 pF/m Nom

Relação de velocidade

85% Nom.

Resistência interna do condutor

80,50 Ω/km

Resistência do condutor externo

70,50 Ω/km

Resistência do circuito

16 Ω/km

Voltagem de isolamento

5 kV

Corrente máxima (Ieff)

16 A

Perda de rendimento estrutural (SRL)

5 - 470 MHz

> 26 dB

470 - 1000 MHz

> 26 dB

1000 - 2000 MHz

> 23 dB

2000 - 3000 MHz

> 20 dB

Atenuação de rastreamento (SA)
SA-Classe A++

30 - 1000 MHz

> 95 dB

1000 - 2000 MHz

> 95 dB

2000 - 3000 MHz

> 85 dB

Impedância de transferência

5-30 MHz

- Não.4 mOhm/m

Min.Rádio de inclinação

50/100 mm

Max. Força de puxagem do cabo

300 N

Temperatura de funcionamento

-40 / +80 °C

Atenuação (a 20°C)

Frequência (MHZ)

Atenuamento máximo (dB/100m)

5

1.10

10

1.50

30

2.20

50

2.80

200

5.60

300

6.90

470

8.80

*Os dados acima referidos são apenas para referência, prevalece o relatório de ensaio da encomenda efetiva.

Informações do pedido:

Marcação

HANGZHOU ZION 7170203 75 OHM RG11 SA Classe A+ Fca
EN50117-9-2 DDMMYY 001M-100M

Pacote

100M/Rol, 300M/WS (ou por pedido do cliente)

Prazo de entrega

Normalmente 25 dias após receber o depósito.

Marca

HELLOSIGNAL® OU OEM
