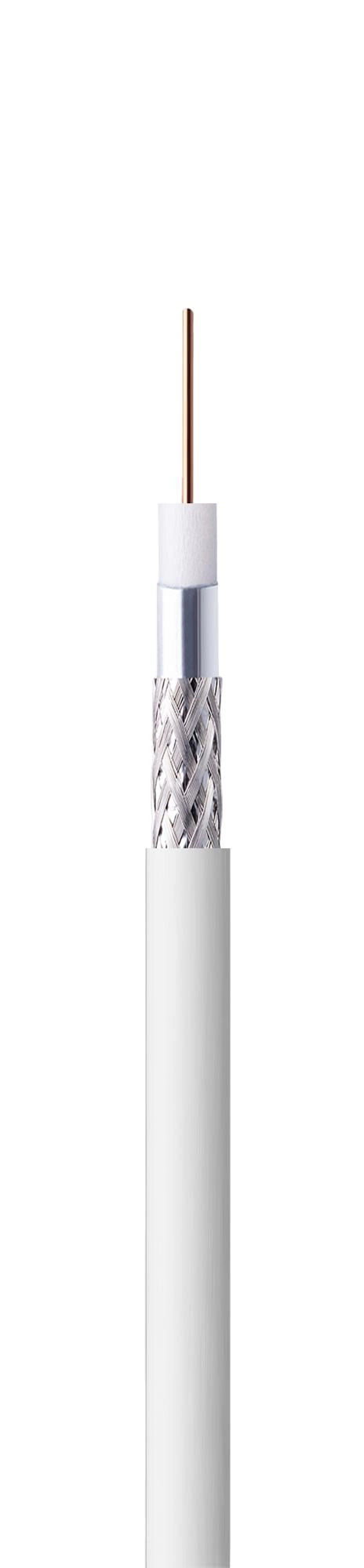

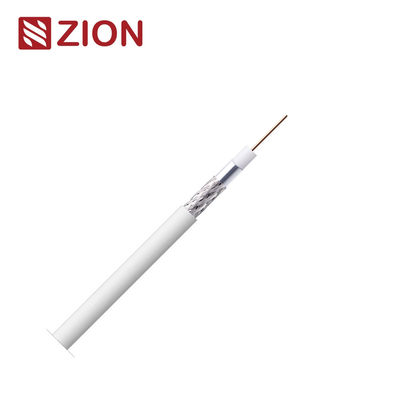

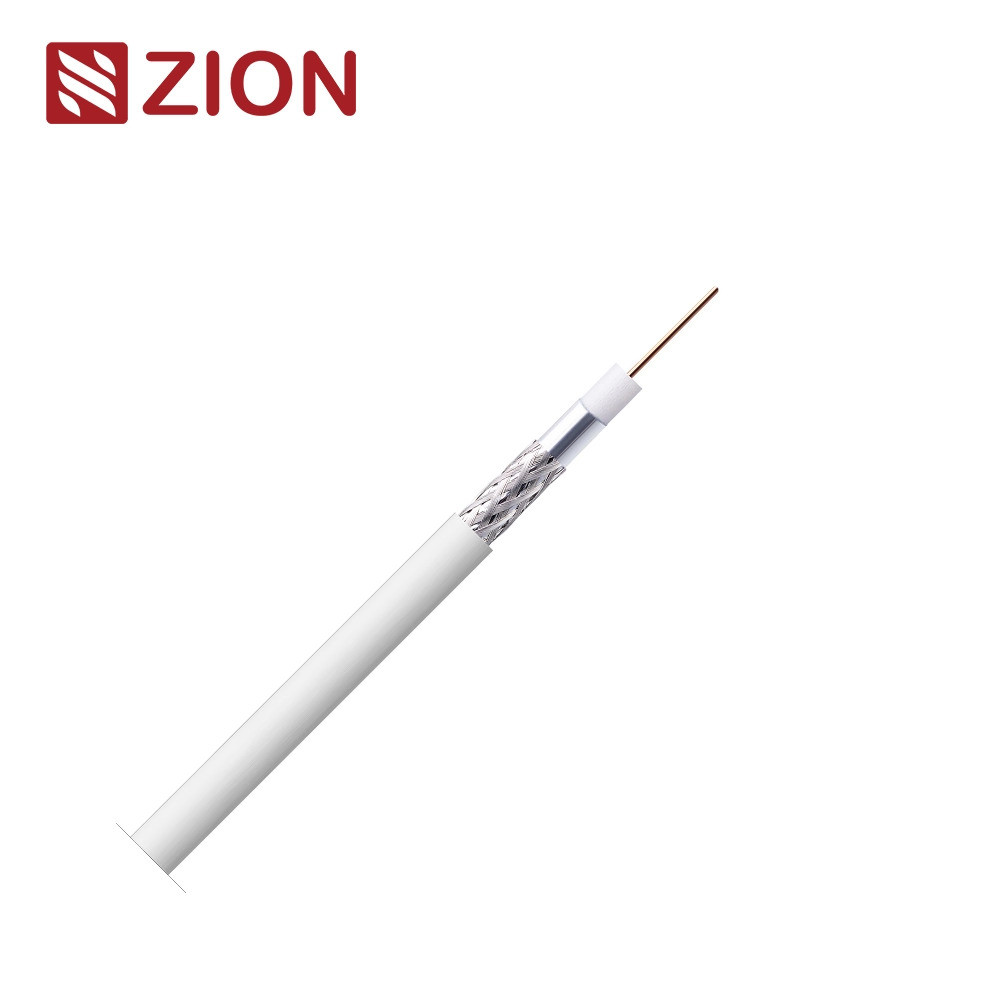

Mini-cabo RG59 - SA Classe A Eca para transmissão de sinal fiável

Informações-chave e parâmetros de construção:

SKU:

7170301

Classe RCP

Eca

Padrões:

EN50117-9-2
CEI-UNEL 36762
EN50575

Material do condutor interno

Cobre puro (Cu)

Tamanho do condutor interno

0.41 ± 0,02 mm

Material de isolamento

Polietileno espumado ((PEG)

Tamanho do isolamento

10,90 ± 0,10 mm

Escudo 1

Al/Pet/Al+Sur

Escudo 2

Fios de trituração de cobre (CuSn)

70% de cobertura

Capa

Material: PVC

OD: 3,60 ± 0,10 mm

Cor: Branco/Negro ou conforme o cliente

Aplicação

Instalação interna

Características elétricas e propriedades físicas:

Impedância característica

200 MHz 75 ± 3 Ohms

Capacidade (@1kHz)

55±3 pF/m

Relação de velocidade

82% Nom.

Resistência interna do condutor

310 Ω/km

Resistência do condutor externo

30 Ω/km

Resistência do circuito

340 Ω/km

Voltagem de isolamento

2.5 kV

Corrente máxima (Ieff)

Perda de rendimento estrutural (SRL)

5 - 470 MHz

> 25 dB

470 - 1000 MHz

> 21 dB

1000 - 2000 MHz

> 20 dB

2000 - 3000 MHz

> 18 dB

Atenuação de rastreamento (SA)
SA-Classe A++

30 - 1000 MHz

> 85 dB

1000 - 2000 MHz

> 85 dB

2000 - 3000 MHz

> 75 dB

Impedância de transferência

5-30 MHz

- Não.10 mOhm/m

Min.Rádio de inclinação

26/52 mm

Max. Força de puxagem do cabo

90 N

Temperatura de funcionamento

-20 / +80 °C

Atenuação (a 20°C)

Frequência (MHZ)

Atenuamento máximo (dB/100m)

5

3.80

10

5.40

30

8.60

50

11.00

200

21.20

300

26.20

470

33.00

*Os dados acima referidos são apenas para referência, prevalece o relatório de ensaio da encomenda efetiva.

Informações do pedido:

Marcação

HANGZHOU ZION 7170301 75 OHM Mini RG59 SA Classe A Eca
EN50117-9-2 DDMMYY 001M-100M

Pacote

100M/Rol, 300M/WS (ou por pedido do cliente)

Prazo de entrega

Normalmente 25 dias após receber o depósito.

Marca

HELLOSIGNAL® OU OEM
