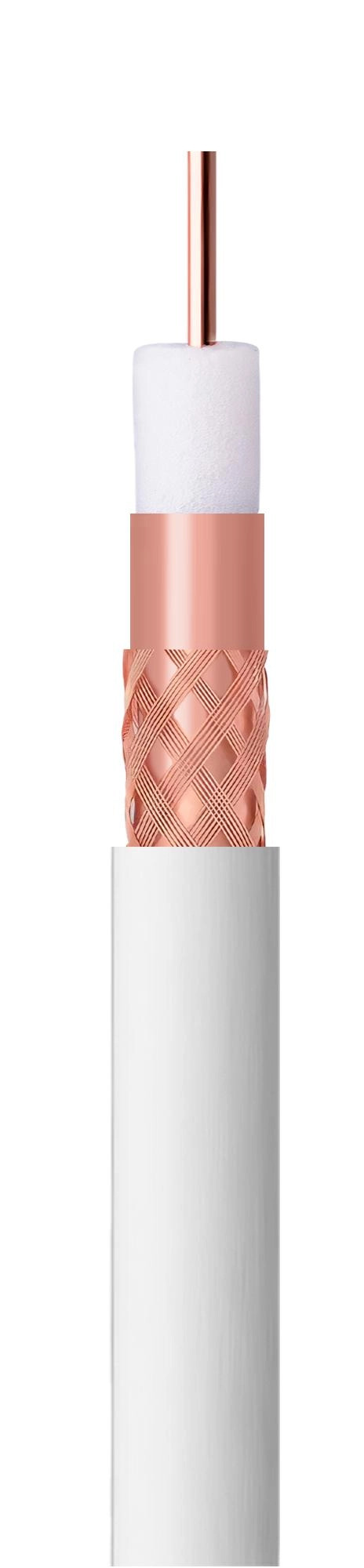

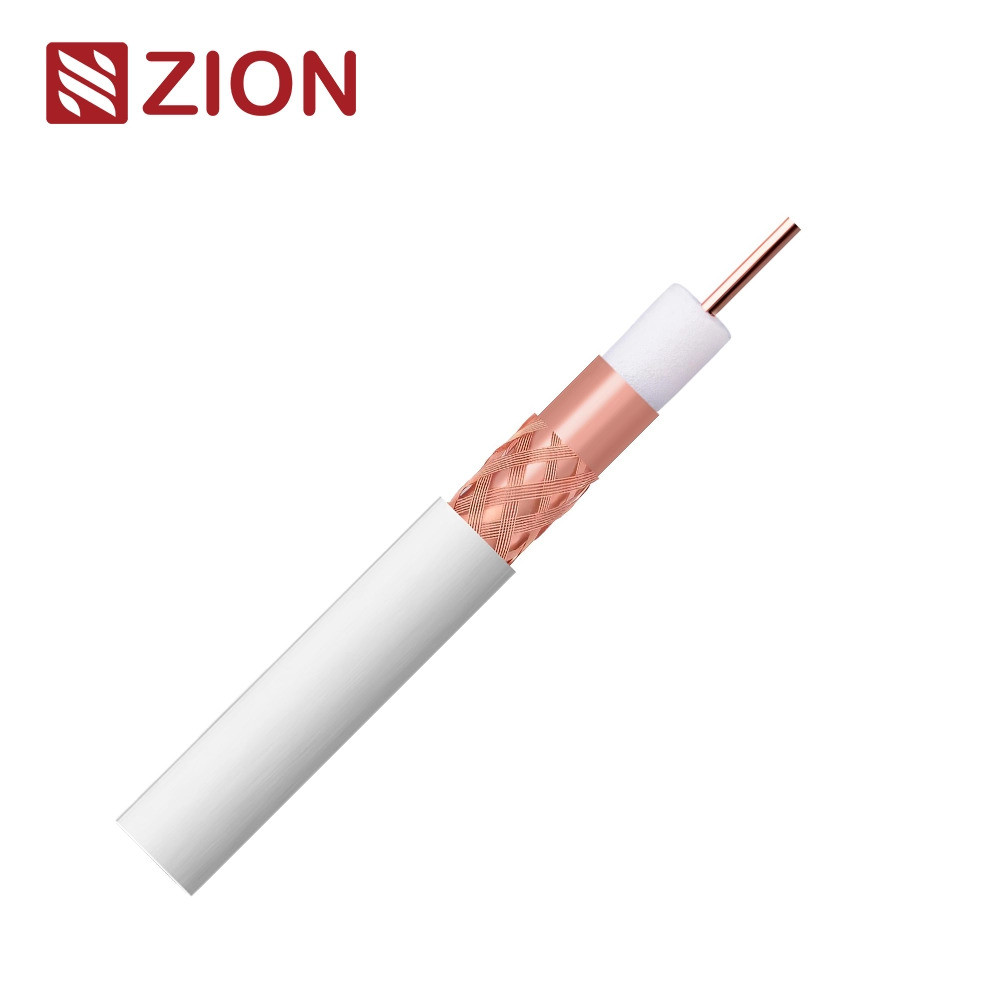

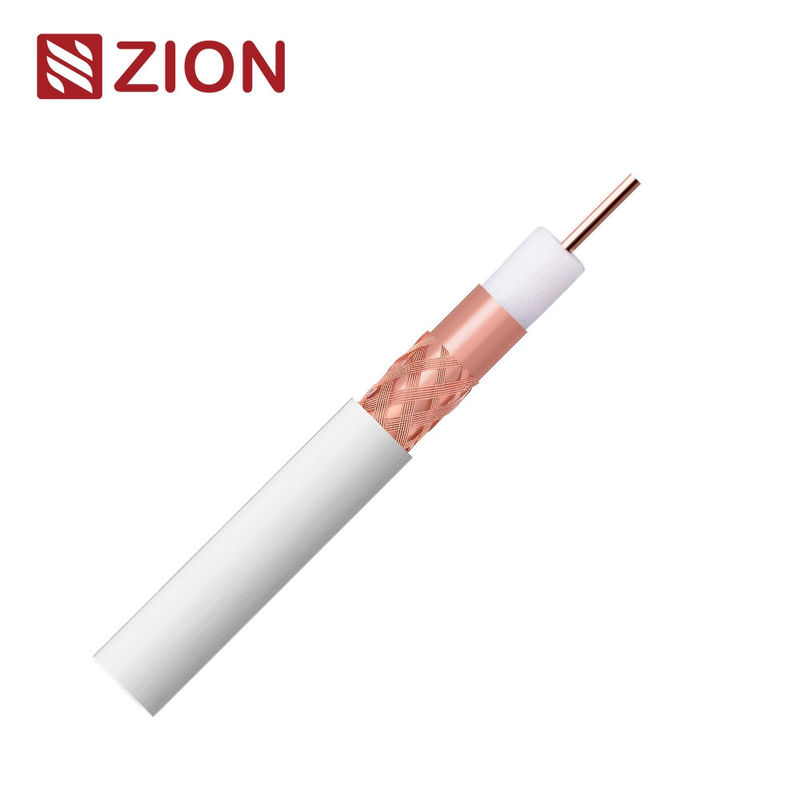

Cabo RG11 - SA Classe A Eca para qualidade superior da transmissão do sinal

Informações-chave e parâmetros de construção:

SKU:

7170304

Classe RCP

Eca

Padrões:

EN50117-9-2
CEI-UNEL 36762
EN50575

Material do condutor interno

Cobre puro (Cu)

Tamanho do condutor interno

10,63 ± 0,03 mm

Material de isolamento

Polietileno espumado ((PEG)

Tamanho do isolamento

7.20 ± 0,10 mm

Escudo 1

Cu/Pet

Escudo 2

Cu

46% de cobertura

Segregação anti-água (envase)

Gelatina2

Capa

Material: PVC

OD: 10,10 ± 0,15 mm

Cor: Branco/Negro ou conforme o cliente

Aplicação

Instalação interna

Características elétricas e propriedades físicas:

Impedância característica

200 MHz 75 ± 3 Ohms

Capacidade (@1kHz)

52 ± 2 pF/m Nom

Relação de velocidade

85% Nom.

Resistência interna do condutor

80,50 Ω/km

Resistência do condutor externo

110,60 Ω/km

Resistência do circuito

200,10 Ω/km

Voltagem de isolamento

5 kV

Corrente máxima (Ieff)

16 A

Perda de rendimento estrutural (SRL)

5 - 470 MHz

> 30 dB

470 - 1000 MHz

> 28 dB

1000 - 2000 MHz

> 23 dB

2000 - 3000 MHz

> 20 dB

Atenuação de rastreamento (SA)
SA-Classe A++

30 - 1000 MHz

> 85 dB

1000 - 2000 MHz

> 75 dB

2000 - 3000 MHz

> 65 dB

Impedância de transferência

Min.Rádio de inclinação

100 mm

Max. Força de puxagem do cabo

300 N

Temperatura de funcionamento

-40 / +80 °C

Atenuação (a 20°C)

Frequência (MHZ)

Atenuamento máximo (dB/100m)

5

1.10

10

1.50

30

2.20

50

2.80

200

5.60

300

6.90

470

8.80

* Os dados acima referidos são apenas para referência, prevalece o relatório de ensaio da encomenda efetiva.

Informações do pedido:

Marcação

HANGZHOU ZION 7170304 75 OHM RG11 SA Classe A
EN50117-9-2 DDMMYY 001M-100M

Pacote

100M/Rol, 300M/WS (ou por pedido do cliente)

Prazo de entrega

Normalmente 25 dias após receber o depósito.

Marca

HELLOSIGNAL® OU OEM
