Informação detalhada

Modelo:	Cabeamento de cobre	Bnad:	Sião Comunicação
Cor:	Preto, cinza	Capacidade de carga:	60kg

Descrição de produto

Painel de revestimento de cobre / Painel em branco / Seleção de engenheiros

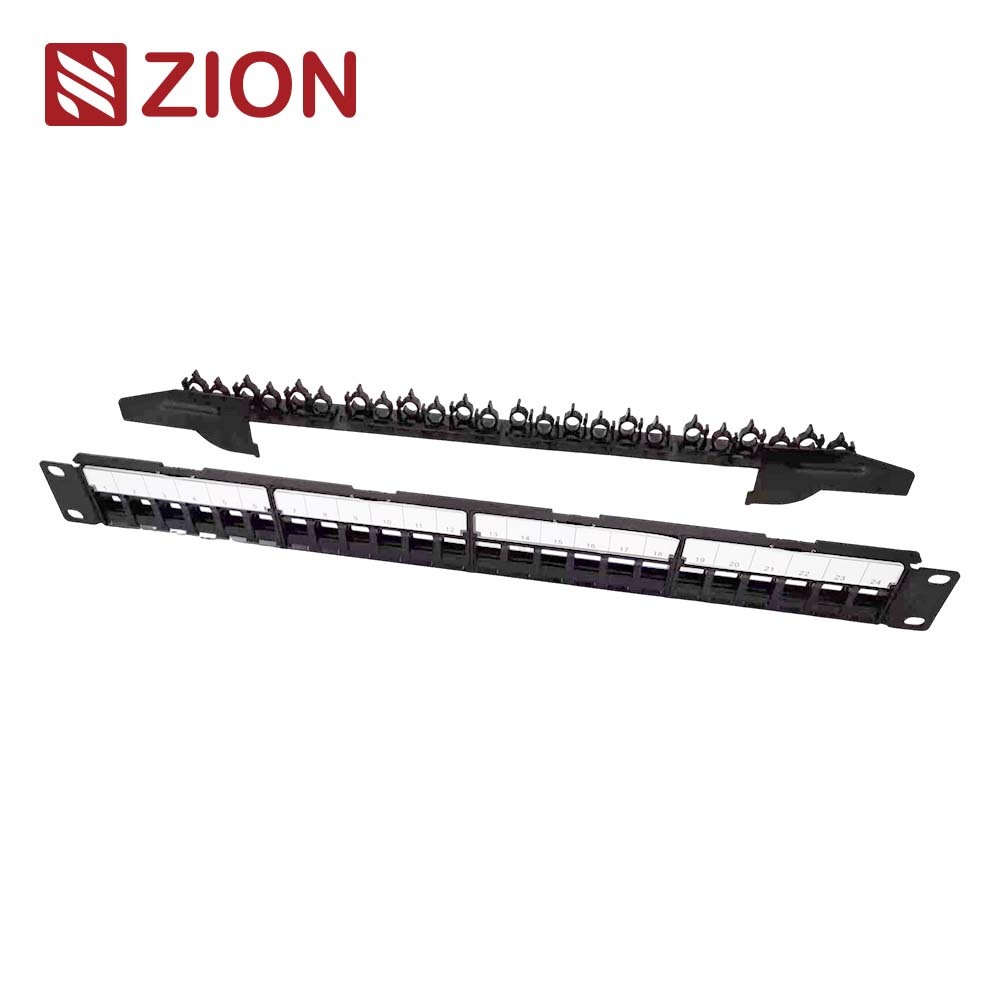

1U 24 portas blindado painel de patch em branco com gerenciador de cabo dobrável

O ZCBFPPU-1U24-B2 é um painel de 19 polegadas 1U de 24 portas blindado para cablagem estruturada baseada em keystone,combinando a flexibilidade do porto modular com o gerenciamento de cabos traseiros dobráveis para uma implantação de rack mais limpa e uma organização de cabos mais fácil.

Engenheiros de cablagem estruturada
Integradores de sistemas
Empresas de telecomunicações
Equipas de aquisição de TI
Compradores OEM
Construtores de estantes

Um pequeno conselho

1U painel de revestimento em branco blindado de 24 portas para sistemas de cobre baseados em keystone.
O gerenciador de cabos dobrável ajuda a melhorar a disciplina dos cabos traseiros no rack.
É melhor utilizado quando os projetos desejam flexibilidade modular em vez de portas de carga fixas.

Pedido de folha de dados / amostra
Ver Regras de decisão

Conteúdo

Resumo
Características fundamentais
Especificações técnicas
Construção / Materiais
Aplicações
Regras de decisão / atalho do engenheiro
Guia de selecção
Embalagem / Logística
Perguntas frequentes
Conclusão

Módulo de imagem reservado

Adicione a visão frontal, a visão do gerente de cabos dobráveis, o primeiro plano da instalação da pedra angular e a imagem da aplicação do rack aqui.

Módulo de vídeo reservado

Adequado para demonstração do snap-in de keystone, guia de instalação de rack, explicação de gerenciamento de cabo ou visão geral da fábrica.

■1) Visão geral

The 1U 24 Ports Shielded Blank Patch Panel With Folding Cable Manager is a modular copper patch panel platform for structured cabling projects that want keystone-based configuration rather than fixed loaded portsEle fornece um formato padrão de rack de 19 polegadas 1U, 24 posições de módulos vazios e uma estrutura de gerenciamento de cabo traseiro dobrável.

Para as equipas de engenharia, o seu principal valor é a flexibilidade modular mais uma organização de rack mais limpa.que pode simplificar a padronização entre os projetos com diferentes requisitos jack.

Realidade de campo

Os painéis em branco são frequentemente escolhidos para manter a escolha do módulo aberta,Mas a maior vantagem é que eles deixam a aquisição padronizar a plataforma do painel enquanto as equipes de engenharia finalizam o tipo exato de pedra angular blindada mais tarde.

■2) Características principais

Este painel é projetado para projetos modulares de cablagem de cobre que precisam de uma plataforma de painel em branco blindado com roteamento organizado de cabo traseiro e fácil instalação de chave.

Características	O que isso significa	Benefícios do projecto
1U 24 portas	Formato padrão de rack de 19 polegadas com 24 posições de módulos	Suporta o planejamento de racks comuns e a densidade padrão de patches
Estrutura em branco blindada	Fornecidos sem tomadores de chave	Manter a selecção de módulos flexível para as necessidades específicas do projecto
Gestor de cabos dobráveis	Estrutura de organização traseira dobrável integrada	Melhora a limpeza do roteamento dos cabos traseiros
Cat5e / Cat6 / Cat6A Adequação	Pode ser combinado com os tipos de pedra-chave correspondentes	Apoia a reutilização no planeamento de categorias mais amplas de cobre
Estrutura do módulo Snap-In	Fácil de instalar e descarregar módulo	Simplifica a montagem e a substituição posterior
Projeto de identificação	Rótulos e marcas incrustadas para identificação e gestão da rede	Suporta uma administração mais limpa dentro do rack
Suporte de travagem à prova de pó em branco	As portas de módulo não utilizadas podem ser fechadas com pedaços em branco	Manter as posições de reserva limpas e visuais
Material do SPCC	Corpo de aço laminado a frio	Fornece uma construção estável de montagem em rack

■3) Especificações técnicas

Parâmetro	Especificações
Nome do produto	1U 24 portas blindado painel de patch em branco com gerenciador de cabo dobrável
SKU	ZCBFPPU-1U24-B2
Padrão de montagem	19 polegadas
Altura do rack	1U
Contagem de portos	24 portos
Tipo de painel	Painel de remendo vazio
Tipo de módulo	Traje para montar com um gancho de pedra chave
Entrega de módulos	Sem tomada de chave / não incluindo o módulo na embalagem
Gestão de cabos	Com gerenciamento de cabos dobráveis
Categoria compatível	Traje para o tipo Cat5e / 6 / 6A
Cor do painel	Frente preta com barra de suporte prateada
Materiais	SPCC
Jack Compatibilidade	Compatível com 24 tomadas de tomadores de pedra
Opção de porta não utilizada	Apoio à paragem à prova de poeira em branco
Método de instalação do módulo	Estrutura snap-in, fácil de instalar e descarregar módulo

Principais conclusões

Estrutura modular em brancoÉ a principal razão para escolher este modelo em vez de um painel de remendos carregado.

Gestor de cabos dobráveisé uma vantagem prática para um encaminhamento mais limpo dos cabos traseiros.

Adequação Cat5e/6/6AA utilização de um painel para a produção de vidro de alumínio é um dos principais objetivos do projeto.

■4) Construção / Materiais

O painel utiliza um corpo de metal SPCC com uma face frontal preta e uma barra de suporte prateada.enquanto a seção traseira dobrável ajuda a manter o roteamento do cabo mais controlado após a instalação do rack.

Elementos de construção	Especificações	Significado prático
Corpo do painel	SPCC	Suporta uma construção estável de montagem em rack
Aparência frontal	Frente preta com barra de suporte prateada	Fornece uma aparência clara e estruturada no rack
Arquitetura portuária	24 posições de módulo em branco	Permite que o projeto defina a seleção final da pedra angular separadamente
Estilo de montagem do módulo	Estrutura de inserção	Facilita a instalação e substituição
Organização dos cabos	Gestão de cabos dobráveis	Melhora a ordem de fixação e manutenção dos cabos traseiros
Finalização de porta não utilizada	Pode utilizar-se uma paragem à prova de poeira em branco	Manter as posições de reserva visualmente limpas e controladas

Regra prática

Escolha um painel de patch em branco quando o projeto quiser liberdade para definir o tipo exato do conector mais tarde.Escolha um painel carregado quando o tipo de módulo já está fixo e a velocidade de montagem é mais importante do que a flexibilidade modular.

■5) Aplicações

Este painel é mais adequado para projetos de cobre estruturados que preferem arquitetura modular,especialmente quando diferentes níveis de categoria ou fluxos de trabalho de montagem em etapas tornam um painel em branco mais prático do que uma alternativa pré-carregada.

Scenário de aplicação	Por que este painel é adequado	O que verificar antes da aprovação
Construção de racks com base em pedra-chave blindada	A estrutura em branco suporta a seleção flexível do gancho	Tipo e quantidade exatos da pedra angular
Instalação LAN comercial	Suporta implantação modular Cat5e / 6 / 6A	Nível de categoria e plano de atualização futura
Projeto de aquisição por etapas	O painel pode ser encomendado separadamente dos módulos	Fluxo de trabalho de montagem e plano de aprovisionamento de módulos
Atualização da organização do rack	O gerenciador dobrável ajuda a melhorar a ordem dos cabos traseiros	Espaço livre do armário traseiro e rota dos cabos
OEM / plataforma de produto padronizada	Suporta uma plataforma de painel repetível com módulos específicos do projeto	Marca, acessórios e expectativas de embalagem

■6) Regras de decisão / atalho do engenheiro

A escolha correta mais rápida começa com três perguntas: o projeto quer flexibilidade fundamental, é necessária uma arquitetura de painel blindado e é útil a organização integrada de cabos no rack?Se sim, este painel é geralmente um ajuste forte.

Ponto de decisão	Escolha este painel quando	Não escolha quando	Direcção alternativa	Custo/Risco/Impacto sobre a manutenção
Flexibilidade do módulo	O projeto quer escolher os jacks de pedra fundamental separadamente	O tipo de módulo é fixo e as portas pré-carregadas são preferidas	Use um painel de correção carregado	A escolha correta evita pagar por configuração fixa não utilizada
Estratégia de blindagem	O projeto requer uma plataforma de painel em branco blindado	O sistema é totalmente desprotegido e não precisa de uma lógica de painel blindado	Use um painel em branco sem blindagem	A correção correta do escudo reduz a inconsistência do projeto
Organização dos estantes	A gestão dos cabos traseiros ajuda no layout do rack	O gabinete não se beneficia da estrutura de gestão dobrável	Use um painel em branco mais simples se necessário	A gestão integrada pode reduzir a desordem e o retrabalho dos cabos
Intervalo de categorias	O projeto pode utilizar módulos fundamentais Cat5e, Cat6 ou Cat6A	O projeto necessita de um fator de forma de módulo diferente	Use um painel correspondente à arquitetura exata do módulo	A combinação correta melhora o ajuste e a velocidade de montagem
Aparência do porto não utilizado	O projeto quer posições de reserva limpas.	Portos não utilizados não são uma preocupação visual ou operacional	Utilize uma paragem à prova de poeira em branco apenas quando necessário	Ajuda a manter os estantes acabados mais limpos e mais fáceis de gerir
Fluxo de trabalho de aquisição	O comprador quer painéis e módulos separados	É preferível um único BOM completo carregado	Utilize um conjunto pré-carregado	Melhor alinhamento reduz a confusão de fornecimento

Regra prática

Escolha este modelo quando o projeto necessita de 24 posições de chave blindadas em 1U, beneficia de gestão integrada de cabos dobráveis e deseja a liberdade de fornecer módulos separadamente.

■7) Guia de selecção

A seleção correta deve avaliar a flexibilidade do tipo de tomada, a estratégia de blindagem, as necessidades de gestão dos cabos traseiros e o planeamento logístico.Isso ajuda a evitar a encomenda de uma estrutura de painel que não corresponde ao método de montagem rack real.

Fator de selecção	Pergunta a fazer	Recomendação
Arquitetura Keystone	O projeto quer escolha modular do pilar?	Use este painel quando a escolha jack deve permanecer flexível
Apoio por categoria	O projeto utilizará pilares de base Cat5e, Cat6 ou Cat6A?	Confirmar a escolha do módulo antes da montagem a granel
Proteção	É necessária uma plataforma de painel blindado para o sistema?	Escolha isso quando a arquitetura blindada estiver correta
Organização dos cabos	Será que a gestão dos cabos traseiros melhorará a manutenção do rack?	Use o gerenciador de dobragem onde a limpeza da prateleira importa
Posições sobressalentes	Todos os 24 portos serão povoados imediatamente?	Planejar paragem à prova de poeira em branco para posições não utilizadas
Planeamento dos contratos públicos	Quantos painéis e tomadas devem ser embalados e enviados separadamente?	Usar os dados da embalagem para o planeamento do armazém e do frete

Dimensão	Valor	Por que é importante?
Largura de referência do rack	19 polegadas padrão / cerca de 482,6 mm mostrado no desenho	Confirma a compatibilidade com os racks comuns
Referência de profundidade	82.54 mm mostrados no desenho lateral	Útil para o planeamento do espaço dos cabos traseiros
Referência de altura	44.50 mm, conforme indicado no desenho	Apoia o planeamento de espaços de rack
Gerenciador de span de dobragem	Indicado como estrutura de dobragem traseira integrada	Importância para a fixação de cabos e para a limpeza dos armários

■8) Embalagem / Logística

Os dados de embalagem são importantes para os compradores que encomendam painéis em branco no volume do projeto, uma vez que a quantidade de painéis, a quantidade de pedra angular e o manuseio de acessórios são frequentemente planejados separadamente.

Embalagem	Especificações	Significado dos contratos públicos
Quantidade da caixa interna	1 pc / caixa interna	Manipulação e contagem simples de uma única unidade
Quantidade de embalagem	20 peças / embalagem	Apoio ao planeamento de quantidades de projetos e de cargas
Tamanho da caixa interna	51 × 10 × 5,5 cm	Útil para armazenagem de armazém e planeamento de correio
Tamanho de embalagem	53 × 42,5 × 30,5 cm	Ajuda a estimar o volume de carga
Acessórios mostrados	Parafusos e porcas M6, ligas de cabos	Melhora a visibilidade da prontidão de instalação

■9) FAQ

1Isto é um painel de remendo carregado ou um painel de remendo em branco?

Trata-se de um painel em branco, fornecido sem tomadas de chave.

2Com que módulos é concebido para trabalhar?

É concebido para ser montado em tomadas de chave e é indicado para os tipos Cat5e, Cat6 e Cat6A.

3Qual é a principal vantagem do gerenciador de cabos dobráveis?

Ele ajuda a organizar o roteamento dos cabos traseiros e melhora a limpeza do rack e a conveniência de manutenção.

4Podem ser fechadas as posições dos módulos não utilizados?

Sim, a ficha diz que as portas de módulo não montadas podem usar uma paragem à prova de poeira em branco para uma aparência mais limpa.

5. O que os compradores devem confirmar antes de encomendar?

Os compradores devem confirmar o tipo de pedra angular exigido, a estratégia de blindagem, o nível de categoria, o plano de espaços de rack e se o projeto beneficia do gerenciador de cabos dobráveis integrado.

6Qual a quantidade de embalagem em que deve basear o plano de aquisição?

O produto é embalado em 1 peça por caixa interna e 20 peças por caixa.

■10) Conclusão

O ZCBFPPU-1U24-B2 é um prático painel de patch em branco blindado de 24 portas para implantações de cobre estruturadas que desejam flexibilidade modular e organização de cabo traseiro mais limpa.Seu valor vem da arquitetura snap-in em branco, versatilidade da categoria, e gerenciador de cabo dobrável integrado em vez de um formato de porta de carga fixa.

Para obter melhores resultados do projeto, compare-o a uma estratégia de pedra angular blindada claramente definida, confirme a categoria exata do gancho antes da montagem e use os dados de embalagem para um planejamento logístico mais preciso.Quando essas condições forem claras, torna-se uma plataforma de reparação eficiente e flexível para sistemas de racks de cobre.

Precisas de ajuda para confirmar a configuração correta do painel de patches em branco?

Envie o seu tipo de pilar, nível de categoria, requisitos de blindagem, quantidade do projeto e plano de layout do rack.

Pedir folha de dados / orçamento
De volta ao topo

Lista de verificação de parâmetros sugerida

Tipo e nível de categoria do Keystone
Confirmação do sistema blindado
Necessidade de um gerenciador de cabos dobrável
Requisito de paragem à prova de poeira em branco
Quantidade do projecto e planeamento do envase
Disposição dos racks e organização preferencial dos cabos

etiqueta:

Lugar de origem:	China
Marca:	Zion communication OR OEM
Certificação:	ISO, CE, RoHS, UL
Número do modelo:	Painel de remendo de cobre

Quantidade de ordem mínima:	1.000 PCes
Detalhes da embalagem:	1 saco de PC/Plastic, PCS/Carton
Tempo de entrega:	Normalmente 10 workingdays
Termos de pagamento:	T/T,L/C
Habilidade da fonte:	30.000 PCS/mês
