Informação detalhada

Modelo:	Plugue sem ferramentas de pressão livre	Bnad:	Sião Comunicação
Cor:	Preto, cinza	Capacidade de carga:	60kg

Descrição de produto

Conectividade de cobre / Plug RJ45 / Seleção do engenheiro

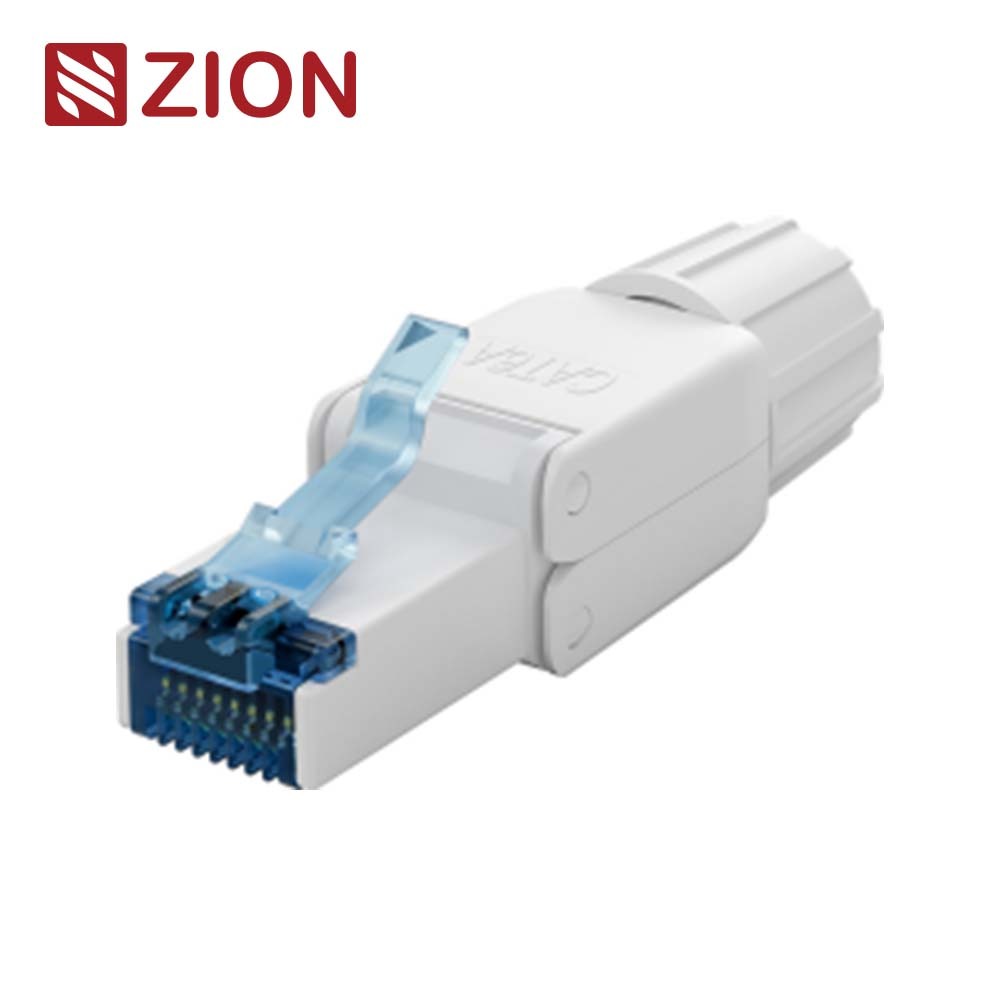

CAT6A RJ45 UTP Plug sem ferramentas

O ZCTPU6A-B2 é um plugue sem ferramentas CAT6A RJ45 não blindado projetado para terminação rápida de campo, suportando cabos sólidos e de cadeia em 22AWG, 23AWG,e 24AWG para projetos de cablagem de cobre estruturada.

Instaladores de cabos estruturados
Engenheiros de Campo
Empresas de telecomunicações
Integradores de TI
Compradores OEM
Equipas de Contratação

Um pequeno conselho

Plug RJ45 sem blindagem CAT6A sem ferramentas para montagem de campo mais rápida.
Compatível com cabos sólidos e de cadeia de 22AWG, 23AWG e 24AWG.
Melhor adaptado a projetos que necessitam de terminação flexível no local sem fluxo de trabalho padrão de ferramenta de enxaguante.

Pedido de folha de dados / amostra
Ver Regras de decisão

Conteúdo

Resumo
Características fundamentais
Especificações técnicas
Construção / Materiais
Aplicações
Regras de decisão / atalho do engenheiro
Guia de selecção
Guia de instalação
Perguntas frequentes
Conclusão

Módulo de imagem reservado

Adicione aqui a imagem principal do produto, a vista de instalação explodida, o diagrama de sequência de fiação e a foto da aplicação.

Módulo de vídeo reservado

Adequado para demonstração de terminação sem ferramentas, guia de fiação T568, vídeo de instalação em campo ou visão geral da fábrica.

■1) Visão geral

O CAT6A RJ45 UTP Toolless Plug é um conector de terminação de campo projetado para projetos que necessitam de montagem rápida e repetível sem o fluxo de trabalho tradicional de ferramenta.É posicionado para instalações de cobre estruturadas onde os técnicos precisam terminar os cabos diretamente no local, mantendo o alinhamento de ligação permanente de nível CAT6A.

Este modelo é não blindado e suporta condutores de cabo sólidos e de cadeia em tamanhos 22AWG, 23AWG e 24AWG.Essa combinação torna útil para os instaladores que lidam com diferentes construções de cabos em redes LAN comerciais, telecomunicações e implantações de redes de construção.

Realidade de campo

As tomadas sem ferramentas podem reduzir o tempo de montagem no local, mas o benefício real do projeto depende da correspondência da tomada com o OD do cabo, tipo de condutor, padrão de fiação,e disciplina do instalador durante a fixação e fechamento do fio.

■2) Características principais

O ZCTPU6A-B2 é construído em torno da velocidade, compatibilidade e manejo de campo mais fácil.A sua estrutura sem ferramentas e o amplo suporte dos condutores tornam-na mais flexível para os instaladores que trabalham em condições variadas no local.

Características	O que isso significa	Benefícios do projecto
Design sem ferramentas	Nenhum fluxo de trabalho padrão de montagem de ferramentas de enxaguante	Acelera a terminação do campo e reduz a dependência da ferramenta
CAT6A Estrutura da UTP	Formatação do ficheiro CAT6A RJ45 sem blindagem	Adapta-se a instalações de cobre UTP que exijam posicionamento de desempenho CAT6A
Suporte de cabos sólidos e enrolados	Combina com as duas construções de condutores	Melhora a flexibilidade do campo entre os diferentes tipos de cabos
22/23/24AWG Compatibilidade	Suporta tamanhos comuns de condutores LAN	Reduz a complexidade da mudança de modelo na aquisição
T568A / T568B Suporte de fiação	Sequência de fiação mostrada diretamente na ficha do produto	Torna a terminação do campo mais intuitiva e repetível
PCB + IDC Layout interno	O contacto interno e a estrutura de cabos suportam o alinhamento do sinal	Ajuda a melhorar a consistência da terminação
Compatível com a RoHS / REACH	Declaração de conformidade incluída	Útil para a documentação de contratos públicos e de projectos
Habitação branca	Opção de cor padrão	Suporta uma aparência consistente em instalações estruturadas

■3) Especificações técnicas

Parâmetro	Especificações
Nome do produto	RJ45 UTP CAT6A Plug sem ferramentas
Modelo	ZCTPU6A-B2
Nome do produto relacionado em folha	RJ45 UTP CAT6A Plug sem ferramentas (ZC-G40U-C6A-B2)
Tipo	CAT6A RJ45 embutida sem blindagem
Cores	Branco
Conformidade	RoHS, REACH compatível
Tipo de suporte do cabo	Sólidos e enrolados
Faixa AWG do cabo	22AWG / 23AWG / 24AWG
Resistência ao contacto	20m ohm
Resistência ao isolamento	<= 500 M ohm @ 100 V DC
Resiste à tensão	DC1000V AC700V RMS 60HZ, 1min
Ligação permanente	CAT6A ligação permanente: conforme com a norma ANSI/TIA/EIA 568B.2-10
Temperatura de armazenamento	-40° / +70°
Temperatura de operação	-10° / +60°
Material de plástico	Novo PC
Pins de ouro	Bronze de fósforo, revestido de ouro 3' ou 50'
Pins terminais	Fósforo de bronze, revestimento por zinco
RJ45 Duração de contato	750 vezes por minuto
Vida útil do terminal IDC	250 vezes min.

Principais conclusões

Suporte amplo do condutorÉ uma grande vantagem prática para ambientes de cabo de campo misto.

Estrutura sem ferramentaspode melhorar a velocidade de instalação quando os técnicos seguem cuidadosamente o guia de fiação.

Opções de contacto 3' ou 50'permitir o alinhamento com diferentes expectativas de qualidade ou de ciclo de vida do projeto.

■4) Construção / Materiais

O tapete utiliza uma caixa de plástico New PC combinada com elementos de contacto de bronze de fósforo e uma estrutura interna orientada para o IDC/PCB.Esta configuração é projetada para suportar a consistência de terminação de campo, mantendo o produto compacto e adequado para conexão direta de equipamentos RJ45.

Elementos de construção	Especificações	Significado prático
Materiais para a habitação	Novo PC	Suporta estrutura de gabinete durável para uso em campo
Pins de ouro	Bronze de fósforo, revestido de ouro 3' ou 50'	Ajuda a alinhar as expectativas de nível de contacto com os requisitos do projecto
Pins terminais	Fósforo de bronze, revestimento por zinco	Suporta a estrutura de terminação do condutor interno
Ciclo de vida da interface RJ45	750 vezes o mínimo	Útil para o planeamento da vida útil em ambientes com frequência de repatching
Ciclo de vida de terminação do IDC	250 vezes o mínimo	Relevante para a tolerância de re-determinação e manutenção de serviço

Regra prática

Para plugues sem ferramentas instalados em campo, a precisão do assento do condutor é mais importante do que a velocidade sozinha.O instalador deve corresponder à sequência correta de fiação e pressionar completamente a caixa até que o fio entre na caça do pin IDC.

■5) Aplicações

O ZCTPU6A-B2 é adequado para terminações RJ45 de campo, onde os técnicos precisam montar conectores diretamente no local,especialmente em ambientes LAN e de telecomunicações de cobre estruturados que utilizam uma arquitetura de tomada de nível CAT6A não blindada.

Scenário de aplicação	Por que esta tomada se encaixa	O que verificar antes da aprovação
Terminação do cabo LAN no local	O projeto sem ferramentas melhora a conveniência de montagem	Combinação entre AWG do cabo e tipo de condutor
Serviço de campo ou reparação	Utilizável quando os técnicos necessitam de uma substituição rápida ou de uma nova determinação	Sequência e qualidade de fechamento T568A/T568B corretas
Cabos de cobre para edifícios comerciais	O amplo apoio do AWG ajuda a padronizar os projetos	OD do cabo e espaço ao redor da cabeça do conector
Aquisição a granel por OEM ou contratado	Compatibilidade clara das especificações de apoio aos dados técnicos e ambientais	Requisitos de revestimento de contacto e requisitos de conformidade
Conexão direta à rede do lado do equipamento	A ficha do produto mostra a compatibilidade com as portas de rede RJ45	Espaço do corpo do conector e distância de inclinação do lado do dispositivo

■6) Regras de decisão / atalho do engenheiro

A seleção correta mais rápida começa com quatro verificações: o sistema não está blindado, é preferível um fluxo de trabalho de terminação de campo sem ferramentas, o cabo está dentro de 22 ‰ 24 AWG,e se o instalador aceita assentos IDC em vez de crimping padrãoSe sim, esta tomada é geralmente um ajustamento forte.

Ponto de decisão	Escolha esta tomada quando	Não escolha quando	Direcção alternativa	Custo/Risco/Impacto sobre a manutenção
Estratégia de blindagem	O projeto utiliza cablagem UTP e não requer continuidade da tomada blindada	O sistema é blindado e precisa de conectores blindados correspondentes	Use uma tomada blindada RJ45	A correspondência correta evita a ligação à terra e a inconsistência EMC
Fluxo de trabalho de encerramento	O projecto prefere a montagem no local sem ferramentas	A equipe prefere o fluxo de trabalho convencional do crimp-tool plug	Utilize um plugue padrão do tipo de crimp	A correlação correta do fluxo de trabalho reduz o erro de instalação
Compatibilidade do condutor do cabo	O cabo é sólido ou enrolado em 22AWG, 23AWG ou 24AWG	Cable cai fora do intervalo de condutor declarado	Selecione um plugue correspondente ao tipo de cabo real	Evitar problemas de fiabilidade de montagem e contato
Expectativa de desempenho	O alinhamento de ligação permanente CAT6A é aceitável para a aplicação	A especificação do projeto exige reivindicações de desempenho diferentes ou adicionais	Verifique o alinhamento das especificações antes de encomendar	Evita a incompatibilidade entre a apresentação e a aceitação
Especificação de contacto	O revestimento padrão 3U' é aceitável ou 50U' é definido precocemente	O projeto tem expectativas de nível de contacto não definidas	Clarificar o requisito de revestimento antes da liberação do RFQ	Reduz os conflitos de aquisição e qualidade
Preparação do instalador	A equipe pode seguir a sequência de instalação de seis etapas de forma confiável	O projeto prefere um fluxo de trabalho mais simples e familiar para todos os instaladores	Use o tipo de conector mais alinhado com o nível de habilidade de campo	A selecção correta melhora a consistência e reduz o refazer

Regra prática

Escolha este modelo quando o projeto usa cablagem UTP, a faixa de condutores é de 22 24 AWG, e os técnicos de campo se beneficiam de um plugue sem ferramentas de estilo IDC em vez de um plugue de enxaguante convencional.

■7) Guia de selecção

A seleção correta deve avaliar o tipo de condutor, a compatibilidade AWG, os requisitos de blindagem, o fluxo de trabalho de campo e o ciclo de vida esperado.Que impeça que uma tomada tecnicamente aceitável se torne inconveniente ou não fiável no ambiente de instalação real.

Fator de selecção	Pergunta a fazer	Recomendação
Tipo de cabo	O projeto utiliza tipos de cabos sólidos, enxertos ou mistos?	Use este modelo quando o site precisa de um plugue suportando ambos
Tamanho do condutor	O cabo fica dentro de 22AWG, 23AWG ou 24AWG?	Verifique as especificações do cabo antes da compra em massa
Requisito de blindagem	O sistema de cablagem estruturado é UTP ou blindado?	Escolha esta opção somente quando o projeto não blindado se alinhar com todo o sistema
Fluxo de trabalho de instalação	Será que o projeto beneficiará mais da montagem sem ferramentas do que do crimping padrão?	Usar sem ferramentas quando a velocidade de campo e a repetibilidade importam
Requisito de contacto	É suficiente o padrão de 3 u' ou é preferível o 50 u'?	Bloquear o requisito de revestimento antes do lançamento da ordem
Expectativa de manutenção	Com que frequência as tomadas serão remendadas ou reprogramadas?	Verificar os dados de vida útil RJ45 e IDC em relação às expectativas de serviço

Dimensão	Valor	Por que é importante?
Comprimento total	47.40 mm	Utilizável para o planeamento do espaço livre do lado do dispositivo
Largura frontal de referência	14.4 mm	Relevante para a consciência do espaço dos conectores
Referência da altura da frente	11.60 mm	Ajuda a avaliar a adequação em portas de equipamento apertadas
Referências do diâmetro de entrada do cabo	Ø13.97 / Ø8.50 mostrado	Útil para compreender a geometria do alívio de tensão e da entrada de cabo

■8) Guia de instalação

A ficha do produto inclui um manual de instruções de seis etapas. Isto é útil para as equipes de campo porque a consistência da instalação tem um impacto direto na confiabilidade da terminação e nos resultados dos testes.

Passo	Ação.	Foco do Instalador
1	Remova a camada de cabo com uma ferramenta de cerca de 2 cm	Evite danificar o isolamento do condutor
2	Coloque o cabo no IDC de acordo com o terminal T568	Seguir a sequência T568A ou T568B correta
3	Corta os fios extras.	Mantenha a terminação limpa e controlada
4	Para inserir IDC em PCB	Certifique-se de que o assento do conjunto é correto
5	Pressione para baixo ambos os lados de plástico casa até que o fio entra na perseguição pin IDC	Garantir fechamento completo e assentos de arame
6	O produto acabado	Inspecção antes do ensaio ou da implantação

■9) FAQ

1Qual é a principal vantagem deste plugue sem ferramentas?

A sua principal vantagem é a terminação de campo mais rápida sem o fluxo de trabalho padrão de ferramenta de enxaguante, enquanto ainda suporta o posicionamento de aplicações não blindadas CAT6A.

2Que tipos de cabos pode combinar?

É indicado para combinar ambos os cabos sólidos e de cadeia nos tamanhos 22AWG, 23AWG e 24AWG.

3Esta tomada está blindada ou não?

Trata-se de uma tomada sem ferramentas CAT6A RJ45 não blindada, pelo que deve ser adaptada ao projeto do sistema UTP.

4- O revestimento de contacto pode ser personalizado?

Sim, os pinos de ouro são especificados como opções de 3 ou 50.

5Qual a sequência de fiação que os instaladores devem seguir?

A ficha do produto apresenta orientações T568A e T568B para a colocação dos pinos e as etapas de instalação instruem os utilizadores a colocar os condutores no IDC de acordo com o terminal T568.

6O que devem confirmar os compradores antes da compra a granel?

Os compradores devem confirmar a faixa AWG do cabo, o tipo de condutor, os requisitos de blindagem, o nível de revestimento preferido e se a equipe do local deseja um fluxo de trabalho de instalação sem ferramentas.

■10) Conclusão

O ZCTPU6A-B2 é um plugue prático CAT6A UTP sem ferramentas para projetos que valorizam terminação de campo flexível, compatibilidade de condutores mistos e orientação direta de instalação.Seu valor vem do equilíbrio do fluxo de trabalho sem ferramentas, suporte de alcance AWG, dados elétricos e opções de personalização de contatos.

Para obter melhores resultados, compare-o a uma arquitetura de cablagem sem blindagem claramente definida, verifique a faixa de tamanho do cabo antes de encomendar e certifique-se de que as equipes de campo seguem cuidadosamente as etapas de cablagem e fechamento.Quando estas condições forem cumpridas, torna-se uma escolha forte para a terminação eficiente do campo de cobre.

Precisas de ajuda para confirmar a tomada correta para o teu projeto?

Envie o seu tipo de cabo, tamanho do condutor, requisitos de blindagem, preferência de revestimento e quantidade do projeto.

Pedir folha de dados / orçamento
De volta ao topo

Lista de verificação de parâmetros sugerida

Requisito de cabo sólido ou de cabo em cadeia
Tamanho do condutor 22AWG / 23AWG / 24AWG
Confirmação do sistema PTU
Preferência de revestimento 3' ou 50'
T568A / T568B Padrão do local
Quantidade do projeto e fluxo de trabalho de instalação

etiqueta:

Lugar de origem:	China
Marca:	Zion communication OR OEM
Certificação:	ISO, CE, RoHS, UL
Número do modelo:	Plugue sem ferramentas de pressão livre

Quantidade de ordem mínima:	1.000 PCes
Detalhes da embalagem:	1 saco de PC/Plastic, PCS/Carton
Tempo de entrega:	Normalmente 10 workingdays
Termos de pagamento:	T/T,L/C
Habilidade da fonte:	30.000 PCS/mês
