Informação detalhada

Modelo:	Cabeamento de cobre	Bnad:	Sião Comunicação
Cor:	Preto, cinza	Capacidade de carga:	60kg

Descrição de produto

Painel de remendo de cobre / painel em branco / seleção de engenheiro

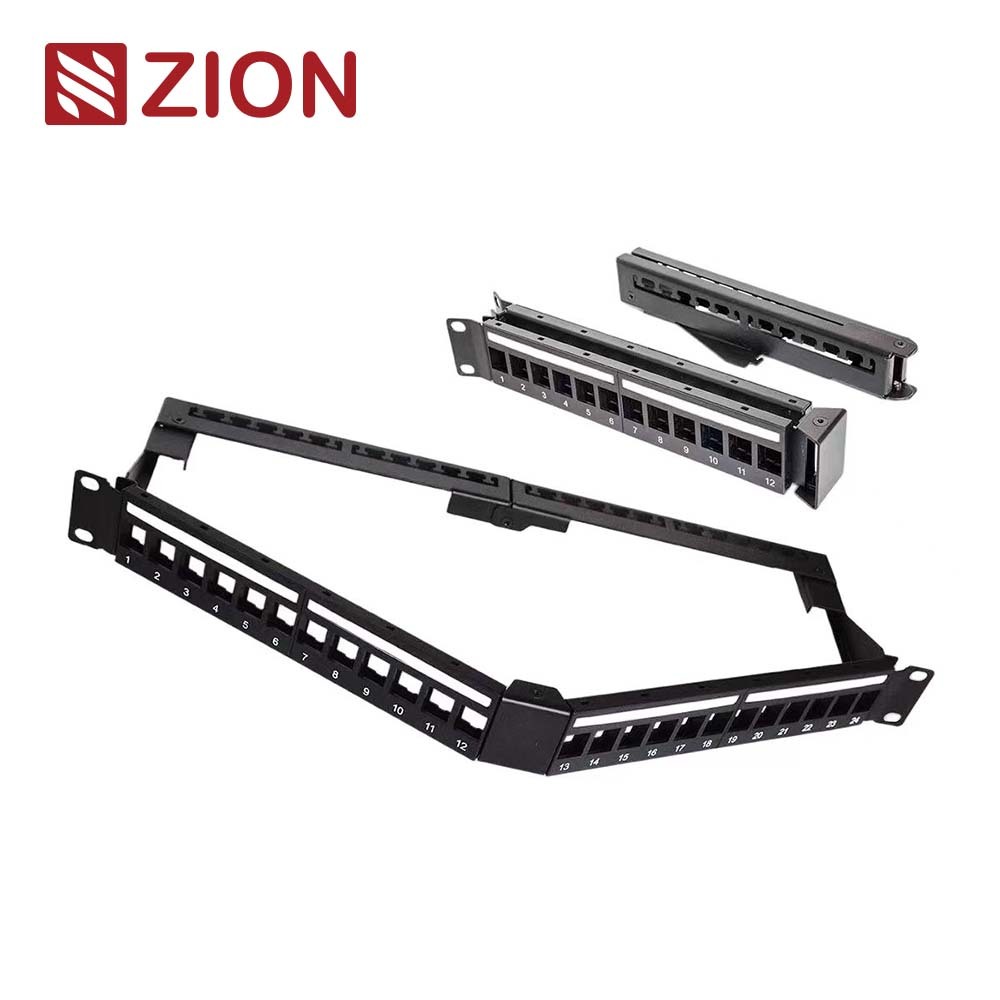

Painel de remendo em branco dobrável sem blindagem 1U 24 portas

Name: Painel de remendo em branco dobrável sem blindagem 1U 24 portas
Brand: HANGZHOU ZION COMMUNICATION CO., LTD
SKU: Painel de remendo de cobre
Availability: InStock

O ZCBFPPU-1U24-B1 é um patch panel vazio não blindado de 1U e 24 portas de 19 polegadas projetado para cabeamento estruturado baseado em keystone, combinando flexibilidade modular de encaixe com gerenciamento integrado de cabos dobráveis para implantação organizada em rack.

Engenheiros de cabeamento estruturado
Integradores de sistemas
Empreiteiros de telecomunicações
Equipes de compras de TI
Compradores OEM
Construtores de racks

Conclusão rápida

Patch panel vazio de 24 portas 1U para sistemas de cobre baseados em keystone não blindados.
O gerenciamento integrado de cabos dobráveis ajuda a organizar o roteamento traseiro dos cabos dentro do rack.
Melhor selecionado quando os projetos precisam de escolha keystone flexível em vez de portas fixas carregadas.

Solicitar Ficha Técnica/Amostra
Veja regras de decisão

Conteúdo

Visão geral
Principais recursos
Especificações Técnicas
Construção / Materiais
Aplicativos
Regras de decisão/atalho do engenheiro
Guia de seleção
Embalagem / Logística
Perguntas frequentes
Conclusão

Módulo de imagem reservada

Adicione aqui a vista frontal, a visão do gerenciamento de cabos dobráveis, o close-up da instalação keystone e a imagem da aplicação do rack.

Módulo de vídeo reservado

Adequado para demonstração de snap-in keystone, guia de instalação de rack, explicação sobre gerenciamento de cabos ou visão geral da fábrica.

■1) Visão geral

O patch panel em branco dobrável e não blindado 1U de 24 portas é uma plataforma modular de patch panel de cobre destinada a projetos que preferem configuração baseada em keystone em vez de portas com carga fixa. Ele fornece um formato de rack 1U padrão de 19 polegadas com 24 posições de módulo vazias e uma estrutura traseira dobrável para gerenciamento de cabos.

Do ponto de vista da engenharia, o principal valor deste painel é a flexibilidade. Por ser fornecido sem conectores keystone, as equipes de projeto podem definir a configuração final da porta separadamente. Do ponto de vista de aquisição, ele simplifica a construção de racks padronizados, ao mesmo tempo que permite que a escolha do módulo varie de acordo com o tipo de projeto.

Realidade de campo

Os painéis de conexão em branco são frequentemente escolhidos para manter a flexibilidade na escolha do módulo, mas a vantagem real do projeto vem da padronização mais fácil do SKU e da capacidade de combinar o tipo keystone com o requisito exato da rede posteriormente.

■2) Principais recursos

Este patch panel foi projetado para projetos de cabeamento modular de cobre que precisam de uma solução de montagem em rack não blindada, baseada em keystone, com organização de cabos mais limpa na parte traseira.

Recurso	O que isso significa	Benefício do Projeto
Layout de 24 portas 1U	Formato padrão de montagem em rack de 19 polegadas com 24 posições de módulo	Adapta-se à infraestrutura de rack comum e suporta densidade de patch padrão
Estrutura de painel de patch em branco	Entregue sem conectores keystone	Permite que o comprador defina a seleção final do módulo separadamente
Gerenciamento de cabos dobráveis	Estrutura de gerenciamento traseira dobrável integrada	Melhora a disciplina do cabo traseiro e a organização do rack
Adequação Cat5e / Cat6 / Cat6A	Pode ser combinado com tipos de keystone correspondentes	Suporta reutilização mais ampla de projetos em categorias de cobre
Estrutura do Módulo Snap-In	Módulo fácil de instalar e descarregar	Acelera a montagem e posterior substituição
Design de fácil identificação	Etiqueta e marcas embutidas para identificação e gerenciamento de rede	Suporta administração mais limpa em racks de cabeamento estruturado
Suporte de parada à prova de poeira em branco	As portas do módulo não utilizadas podem ser preenchidas com peças vazias à prova de poeira	Melhora a aparência e mantém as posições sobressalentes organizadas
Material SPCC	Material de aço laminado a frio indicado como SPCC	Suporta construção de corpo estável para montagem em rack

■3) Especificações Técnicas

Parâmetro	Especificação
Nome do produto	Painel de remendo em branco dobrável sem blindagem 1U 24 portas
SKU	ZCBFPPU-1U24-B1
Padrão de montagem	19 polegadas
Altura do rack	1U
Contagem de portas	24 portas
Tipo de blindagem	Não blindado
Tipo de módulo	Terno para montagem com conector keystone
Entrega de Módulo	Sem conector keystone/sem módulo incluído na embalagem
Gerenciamento de cabos	Com gerenciamento de cabos dobrável
Categoria compatível	Terno para tipo Cat5e / 6 / 6A
Cor do painel	Frente preta com barra de suporte prateada
Material	SPCC
Compatibilidade com Jack	Compatível com conectores keystone não blindados de 24 peças
Opção de porta não utilizada	Parada à prova de poeira em branco suportada
Método de instalação do módulo	Estrutura snap-in, módulo fácil de instalar e descarregar

Conclusão importante

Estrutura modular em brancoé o principal motivo para escolher este modelo em vez de um patch panel carregado.

Gerenciamento de cabos dobráveisé uma vantagem prática para uma organização mais limpa do rack traseiro.

Compatibilidade Cat5e/6/6Adá ao painel um potencial de reutilização mais amplo em diferentes projetos de cobre baseados em keystone.

■4) Construção/Materiais

O painel usa corpo metálico SPCC com face frontal preta e barra de suporte prateada. Sua estrutura de encaixe com porta vazia foi projetada em torno da montagem modular keystone, enquanto a seção traseira dobrável ajuda a manter o roteamento dos cabos controlado após a instalação.

Elemento de construção	Especificação	Significado prático
Corpo do painel	SPCC	Suporta construção estável de montagem em rack
Aparência frontal	Frente preta com barra de suporte prateada	Fornece estrutura visual clara no rack
Arquitetura portuária	24 posições de módulo em branco	Permite que o instalador defina a seleção keystone final
Estilo de ajuste do módulo	Estrutura de encaixe	Facilita a instalação e a substituição
Organização de cabos	Gerenciamento de cabos dobráveis	Melhora a arrumação dos cabos traseiros e a organização do rack
Acabamento de porta não utilizada	Parada à prova de poeira em branco pode ser usada	Mantém as posições sobressalentes visualmente limpas e controladas

Regra prática

Escolha um patch panel em branco quando seu projeto quiser liberdade para definir o tipo exato de conector posteriormente. Escolha um painel carregado quando a configuração do módulo já estiver fixa e o tempo de montagem precisar ser minimizado ainda mais.

■5) Aplicações

Este patch panel é mais adequado para projetos estruturados de cobre que preferem arquitetura modular keystone, especialmente onde diferentes categorias de cobre ou fluxos de trabalho de instalação em etapas tornam um painel vazio mais prático do que uma alternativa pré-carregada.

Cenário de Aplicação	Por que este painel se encaixa	O que verificar antes da aprovação
Construção de rack baseada em Keystone	A estrutura em branco suporta seleção flexível de conectores	Tipo exato de macaco e quantidade por projeto
Instalação de LAN comercial	Suporta implantação modular Cat5e/6/6A	Categoria de rede e plano de atualização futuro
Aquisição de projetos escalonados	O painel pode ser encomendado separadamente dos módulos	Fluxo de trabalho de montagem e plano de fornecimento de módulos
Atualização de organização de rack	O gerenciamento dobrável de cabos ajuda a melhorar a ordem dos cabos traseiros	Folga do cabo traseiro dentro do gabinete
Linha de produtos OEM/padrão	Suporta plataforma de patch panel padronizada com módulos específicos do projeto	Expectativa de marca, acessório e embalagem

■6) Regras de decisão/atalho do engenheiro

A escolha correta mais rápida começa com três perguntas: o projeto deseja flexibilidade trapezoidal, o sistema não é blindado e a organização integrada de cabos é útil no rack? Se sim, este painel geralmente é um ajuste perfeito.

Ponto de Decisão	Escolha este painel quando	Não escolha quando	Direção Alternativa	Custo/Risco/Impacto na Manutenibilidade
Flexibilidade do módulo	O projeto quer escolher conectores keystone separadamente	O tipo de módulo já está fixo e as portas pré-carregadas são preferidas	Use um patch panel carregado	A escolha certa evita pagar por configurações pré-carregadas não utilizadas
Estratégia de blindagem	O projeto usa conectores keystone não blindados	O sistema requer continuidade de módulo blindado	Use um painel blindado compatível com o design do sistema	A correspondência correta da blindagem reduz o desempenho e o risco de incompatibilidade de aterramento
Organização de rack	O gerenciamento de cabos traseiro é útil para o layout do rack	O gabinete não se beneficia da estrutura dobrável do gerenciador	Use um painel em branco mais simples, se necessário	O gerenciamento integrado pode reduzir a desordem e o retrabalho dos cabos
Faixa de categorias	O projeto pode usar módulos keystone Cat5e, Cat6 ou Cat6A	O projeto precisa de um formato de módulo diferente	Use um painel compatível com a arquitetura exata do módulo	A correspondência correta melhora o ajuste e a velocidade de montagem
Aparência de porta não utilizada	O projeto quer posições sobressalentes com aparência limpa	Portas não utilizadas não são uma preocupação visual ou operacional	Use uma tampa vazia à prova de poeira somente quando necessário	Ajuda a manter os racks acabados mais limpos e fáceis de gerenciar
Fluxo de trabalho de compras	O comprador deseja painel e módulos adquiridos separadamente	É preferível uma única BOM completa carregada	Use um assembly pré-carregado	Um melhor alinhamento reduz a confusão de fornecimento

Regra prática

Escolha este modelo quando o projeto não for blindado, precisar de 24 posições keystone em 1U e se beneficiar do gerenciamento integrado de cabos dobráveis, além da seleção keystone separada.

■7) Guia de seleção

Uma seleção correta deve avaliar a flexibilidade do tipo de macaco, a estratégia de blindagem, as necessidades de gerenciamento de cabos traseiros e o planejamento logístico. Isso ajuda a evitar a encomenda de uma estrutura de painel que não corresponda ao método de montagem real no local.

Fator de seleção	Pergunta a ser feita	Recomendação
Arquitetura fundamental	O projeto deseja uma escolha modular modular?	Use este painel quando a escolha do conector precisar permanecer flexível
Suporte de categoria	O projeto usará pedras angulares Cat5e, Cat6 ou Cat6A?	Confirme a seleção do módulo antes da montagem em massa
Blindagem	O sistema de cabeamento não está blindado?	Escolha esta opção quando o projeto do sistema não blindado estiver correto
Organização de cabos	O gerenciamento de cabos traseiros melhorará a manutenção do rack?	Use o gerenciador de dobras onde a organização do rack é importante
Posições sobressalentes	Todas as 24 portas serão preenchidas imediatamente?	Planeje uma parada à prova de poeira em branco para posições não utilizadas
Planejamento de compras	Quantos painéis e tomadas devem ser embalados e enviados separadamente?	Use os dados da caixa para planejamento de armazém e frete

Dimensão	Valor	Por que é importante
Referência de largura do rack	Padrão de 19 polegadas / 482,6 mm mostrado no desenho	Confirma a compatibilidade do rack comum
Referência de profundidade	250 mm mostrado no desenho lateral	Útil para planejamento do espaço de cabos traseiro
Referência de altura	1U / cerca de 44,5 mm de altura frontal indicada pelo estilo de desenho	Suporta planejamento de espaço em rack
Extensão do gerenciador dobrável	Mostrado como estrutura dobrável traseira integrada	Importante para a preparação de cabos e folga do gabinete

■8) Embalagem/Logística

Os dados de embalagem são especialmente úteis para compradores de projetos que solicitam painéis virgens em grandes quantidades, uma vez que a quantidade de painéis, a quantidade keystone e o manuseio de acessórios são frequentemente planejados separadamente.

Item de embalagem	Especificação	Significado de aquisição
Quantidade da caixa interna	1 unidade/caixa interna	Manuseio e contagem simples de uma única unidade
Quantidade de caixas	20 peças/caixa	Suporta planejamento de projeto e quantidade de frete
Tamanho da caixa interna	51 × 10 × 5,5 cm	Útil para armazenamento em armazém e planejamento de correio
Tamanho da caixa	53 × 42,5 × 30,5 cm	Ajuda na estimativa do volume de frete
Acessórios mostrados	Parafusos e porcas M6, abraçadeiras	Melhora a visibilidade da prontidão para instalação

■9) Perguntas frequentes

1. Este é um patch panel carregado ou um patch panel em branco?

É um patch panel vazio fornecido sem conectores keystone.

2. Com quais módulos ele foi projetado para funcionar?

Ele foi projetado para encaixe em conectores keystone não blindados e é indicado para atender aos tipos Cat5e, Cat6 e Cat6A.

3. Qual é a principal vantagem da estrutura dobrável de gerenciamento de cabos?

Ele ajuda a organizar o roteamento traseiro dos cabos e pode melhorar a organização do rack e a conveniência de manutenção.

4. As posições de módulo não utilizadas podem ser fechadas?

Sim. A folha afirma que as portas do módulo não instaladas podem usar uma tampa vazia à prova de poeira para uma aparência mais limpa.

5. O que os compradores devem confirmar antes de fazer o pedido?

Os compradores devem confirmar o tipo de keystone necessário, a estratégia de blindagem, o nível de categoria, o plano de espaço em rack e se o projeto se beneficia do gerenciador de cabos dobrável integrado.

6. Qual quantidade de embalagem deve ser planejada para aquisição?

O produto é embalado em 1 peça por caixa interna e 20 peças por caixa.

■10) Conclusão

O ZCBFPPU-1U24-B1 é um prático patch panel em branco dobrável e não blindado de 1U e 24 portas para implantações estruturadas de cobre que desejam flexibilidade trapezoidal modular e organização de cabos traseiros mais limpa. Seu valor vem da arquitetura snap-in blank, da versatilidade da categoria e do gerenciamento integrado de cabos dobráveis, e não de um formato de porta fixa carregada.

Para obter melhores resultados de projeto, combine-o com uma estratégia keystone não blindada claramente definida, confirme a categoria exata do macaco antes da montagem e use os dados de embalagem para um planejamento logístico mais preciso. Quando esses pontos ficam claros, torna-se uma plataforma de patch eficiente e flexível para sistemas de rack de cobre.

Precisa de ajuda para confirmar a configuração correta do patch panel em branco?

Envie seu tipo de keystone, nível de categoria, requisitos de blindagem, quantidade de projeto e plano de layout de rack. A ZION pode ajudá-lo a confirmar a plataforma de patch panel mais adequada antes da compra.

Solicitar Ficha Técnica/Cotação
Voltar ao topo

Lista de verificação de parâmetros sugeridos

Escolha fundamental Cat5e / Cat6 / Cat6A
Confirmação do sistema não blindado
Necessidade de gerenciamento de cabos dobráveis
Requisito de parada à prova de poeira em branco
Quantidade do projeto e planejamento de caixas
Layout do rack e preferência de organização de cabos

etiqueta:

Lugar de origem:	China
Marca:	Zion communication OR OEM
Certificação:	ISO, CE, RoHS, UL
Número do modelo:	Painel de remendo de cobre

Quantidade de ordem mínima:	1.000 PCes
Detalhes da embalagem:	1 saco de PC/Plastic, PCS/Carton
Tempo de entrega:	Normalmente 10 workingdays
Termos de pagamento:	T/T,L/C
Habilidade da fonte:	30.000 PCS/mês
